AXC Axiálne ventilátory

Stredotlaké axiálne ventilátory

Teplota vzduchu do 55 °C
Hliníkové lopatky aerodynamického tvaru
Nastaviteľný uhol natočenia lopatiek (vo výrobe)
Motory IE3, IP55, izolačná trieda F
Externá svorkovnica (IP65)
Inštalácia v interiéri aj exteriéri
Horizontálna a vertikálna montáž
Testované podľa ISO 5801 a AMCA 210
Konfigurovateľný v návrhovom programe (link nižšie)

Aplikácia

Ventilátory AXC sú určené na prívod alebo odvod vzduchu s teplotou do 55 °C.

Konštrukcia ventilátora umožňuje horizontálnu a vertikálnu inštaláciu vo vonkajšom aj vnútornom prostredí. Vďaka tomu je možné ventilátory použiť v rôznych komerčných a priemyselných aplikáciách.

Výkon

Ventilátor je možné nakonfigurovať tak, aby vyhovoval jednotlivým prevádzkovým bodom. Preto sa uhol sklonu lopatiek nastavuje vo výrobe. To poskytuje široký rozsah výkonu a vysokú flexibilitu pri návrhu. Pre vyšší tlak a účinnosť sú k dispozícii vodiace lopatky.

Robustná a spoľahlivá konštrukcia

Hliníkové obežné kolesá odolné proti korózii, vysokoúčinné motory IE3 a žiarovo pozinkovaný oceľový plášť zaručujú vysokú kvalitu a dlhú životnosť.

Flexibilita

Ventilátory AXC je možné dodať v špeciálnom vyhotovení:

Široká škála príslušenstva
Rôzne farby povrchovej úpravy
Špeciálne verzie motorov, napr. do 100°C, s ochranou proti korózii C5 alebo pre iné napätia
K dispozícii sú správy o záverečnej kontrole
Možnosť vyhotovenie ako AXC-Box na zníženie hluku
Kratšia skriňa
Rôzne polohy pre svorkovnice
Röntgenom testované lopatky a náboje
Vyhrievaný motor pre teploty -25 až -40°C

Testované podľa ISO 5801 a AMCA 210

Axiálne ventilátory AXC boli testované na skúšobnom zariadení Systemair alebo AMCA v súlade s normami ISO 5801 a AMCA 210 . Ak chcete vybrať ventilátory s certifikátom AMCA, pozrite si konfigurátor axiálnych ventilátorov.

Príslušenstvo Systemair – pasuje perfektne!

Ušetrite čas pri navrhovaní a inštalácii a zároveň zabezpečte najoptimálnejšie riešenia vetrania pre váš projekt.

Zistiť viac o výhodách

Vybrané príslušenstvo pre ventilátory AXC

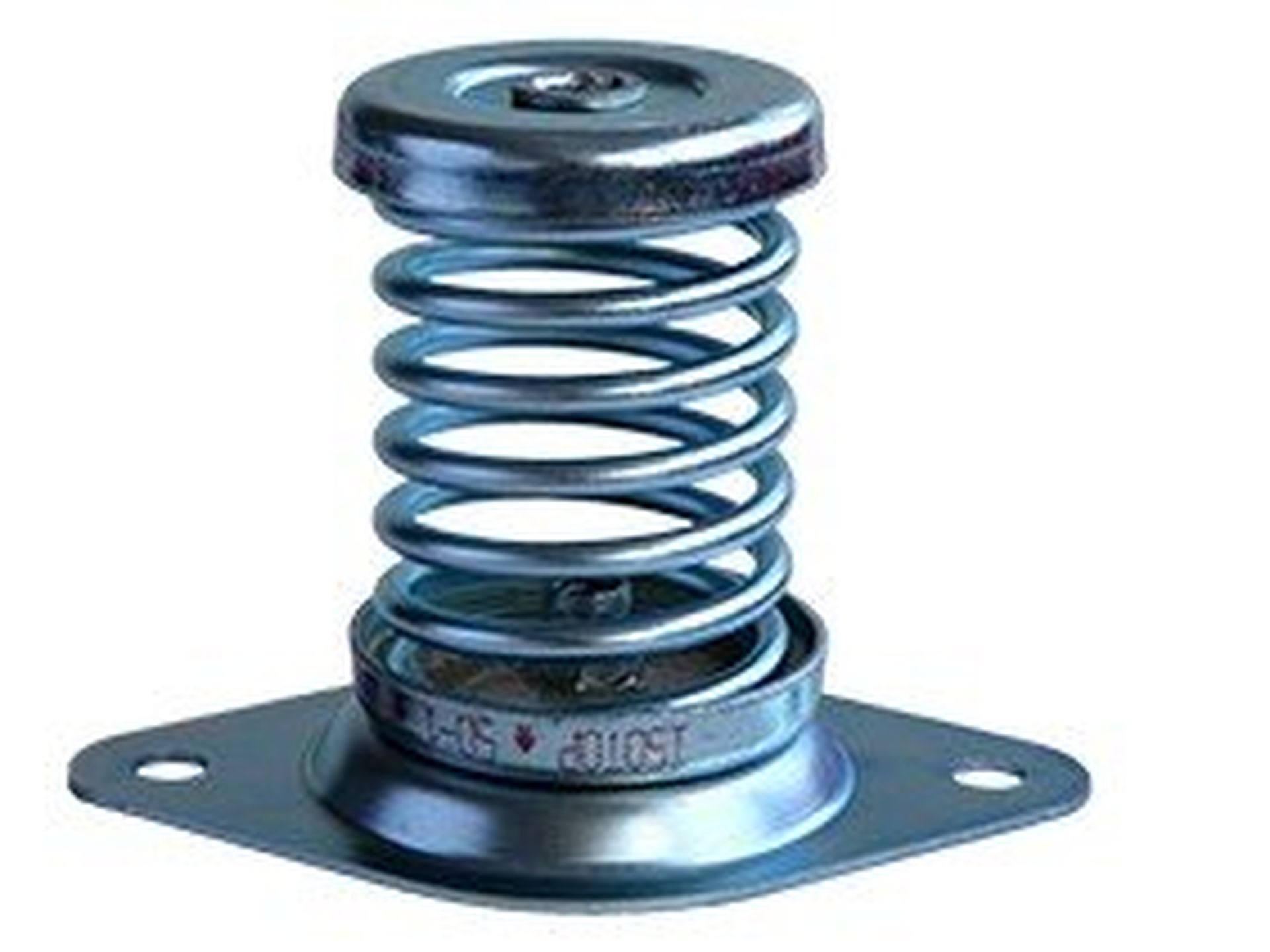

FSD-AXC

Anti-vibračné nožičky pre ventilátory AXC

MFA-AR/AXC

Montážne nožičky pre axiálne ventilátory AXC

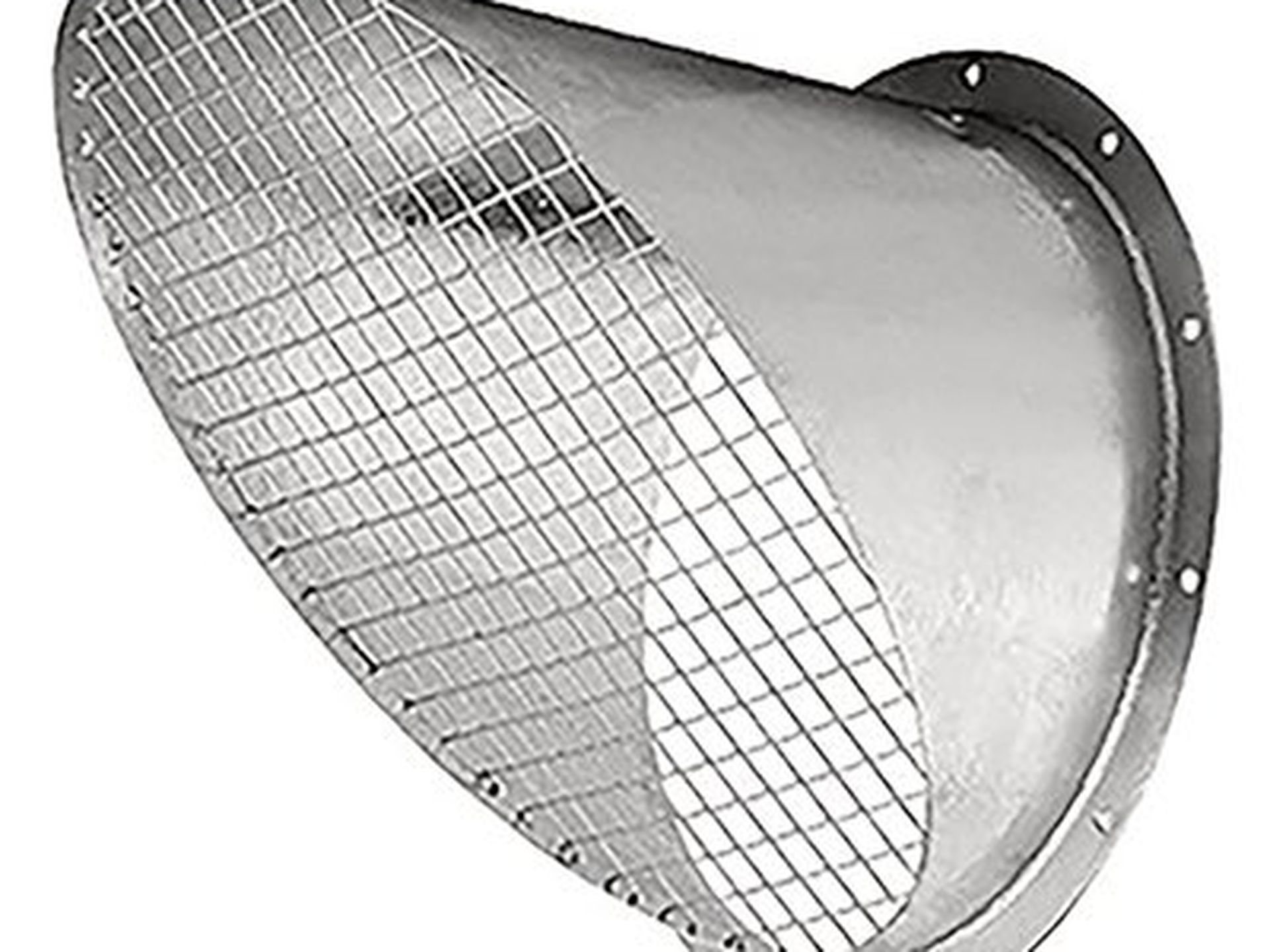

ABS

Výtlačný kus s ochrannou mriežkou pre ventilátory AXC

Konštrukcia

Plášť je vyrobený zo žiarovo pozinkovanej ocele podľa normy ISO 1461 s predvŕtanými prírubami. Svorkovnica s krytím IP 65 je namontovaná zvonka na plášti.

Obežné koleso

Obežné kolesá sú vyrobené z hliníka a sú dynamicky vyvážené podľa normy ISO 21940-11, kvalita vyváženia G6,3 a limity vibrácií podľa normy ISO 14694.

Motor

Štandardné modely sú poháňané trojfázovými AC motormi s účinnosťou IE3 vhodnými pre 50 Hz a voliteľne pre 60 Hz.

Ochrana motora

Motory sú vybavené vstavanými PTC termistormi s vyvedenými vodičmi na pripojenie k zariadeniu na ochranu motora, napr. typ U-EK230E.

Regulácia otáčok

Otáčky motorov možno regulovať frekvenčným meničom v rozsahu 10 až 60 Hz.

Inštalácia

Ventilátory AXC je možné inštalovať na rôznych miestach v interiéri a exteriéri (viac informácií nájdete v návode na montáž).

Odporúčané príslušenstvo: pružné manžety, tlmiče vibrácií, montážne nožičky.
