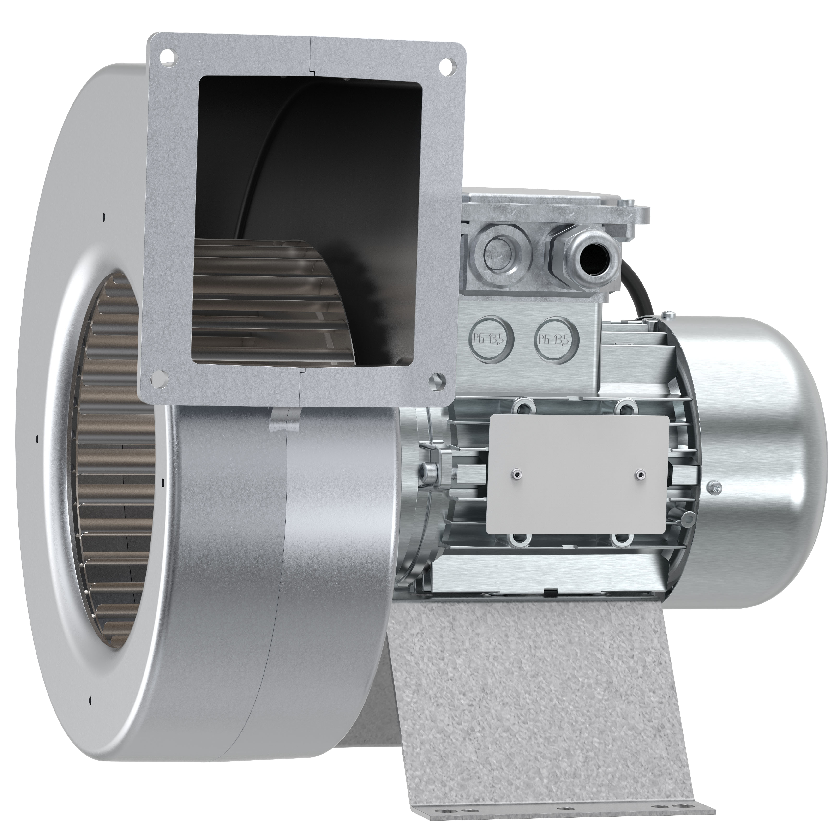

EX Sentrifugalvifter

EX-sentrifugalvifter

  • Eksplosjonssikker vifte sertifisert i henhold til ATEX 2014/34/EU

  • Kompakt og robust

  • Enkel å installere i alle posisjoner (monteringsbraketter inkludert)

Sikkerhet først

EX-vifter for bruk i batteriladerom, kjemi- og prosessindustrien og andre krevende miljøer hvor eksplosive atmosfærer kan oppstå.

Kompakt og slitesterk

Viftene har en kompakt konstruksjon som er svært motstandsdyktig mot miljøpåvirkninger, og en pålitelig ATEX-klassifisert AC-motor.

Enkel å installere

EX-vifte leveres med forhåndsmonterte monteringsbraketter samt koblingsboks, som forenkler installasjonsprosessen på stedet. Tilkoblingssett (tilbehør) gjør det enkelt å koble til standard sirkulære kanaler.

Eksplosjonssikker

EX-sertifisert til II 2 G Ex db eb h IIB+H₂ T4 Gb. Det betyr at viftene kan brukes i farlige områder innenfor sone 1 og 2 til avtrekk av gasser og blandinger i gruppe IIA, IIB og også hydrogen (H₂), temperaturklasse T1, T2, T3 og T4.

Konstruksjon

Viftehuset er laget av støpt siluminlegering. Koblingsboks er integrert i motorkapslingen. Monteringsbraketter laget av galvanisert stål er montert på motor. Enfase-versjon av viften har kondensator omsluttet med sand.

Viftehjul

EX-viften har enkelstsugende sentrifugalhjul med foroverbøyde skovler av aluminium.

Motor

EX-vifter har ATEX-godkjent spenningsregulerbar, eksplosjonssikker AC-motor. Motor har integrert kjølevifte.

Motorvern

Viftene har integrert PTC termistor (Positive Temperature Coefficient) med utlagte ledere for tilkobling til eksternt motorvern. (tilbehør). Vi anbefaler å bruke UEK230E motorvern, sertifisert iht. ATEX direktiv 2014/34/EU.

Regulering

EX-viftene kan spenningsreguleres via 5-trinns trafo (tilbehør). Viftene kan ikke frekvensreguleres.

Ved bruk av 5-trinns trafo med integrert TK-motorvern (RTRE/RTRD/RTRDU), skal U-EK230E termistormotorvern kobles i sammen med 5-trinns trafo og vifte. Se eget koblingsskjema under "Dokument" til U-EK230E-termistorvern. Dersom 5-trinns trafo uten integrert TK-motorvern (REU 1,5) brukes, må i tillegg S-ET10 benyttes.

Installasjon

Vifte kan installeres i alle posisjoner ved bruk av monteringsbrakettene. Ved tilkobling til sirkulære kanaler anbefaler vi å bruke dedikert tilkoblingssett (tilbehør).
