Brandgasventilation – när sekunder räknas
Systemairs lösningar för ett komplett brandgasskydd
Brandgasventilation är avgörande vid brandbekämpning och räddningsinsatser. Den tömmer byggnaden på brandgaser för att rädda liv, förbättrar sikten vid utrymning och underlättar räddningstjänstens arbete. Dessutom säkrar den flyktvägar och begränsar spridningen av brand, rök och värme för att minimera skador på människor och egendom.
)
Ett effektivt system för brandgasventilation
Håller utrymningsvägar fria från rök
Räddar liv genom att skapa bättre sikt vid evakuering
Underlättar räddningstjänstens arbete
Minskar skador på fastighet och inventarier
Med Systemairs sortiment av brandgasfläktar, brand- och brandgasspjäll, brandstyr och luftbehandlingsaggregat kan du skapa ett komplett brandskydd som räddar liv.
Så fungerar vårt system – steg för steg
Fläktar-i-drift

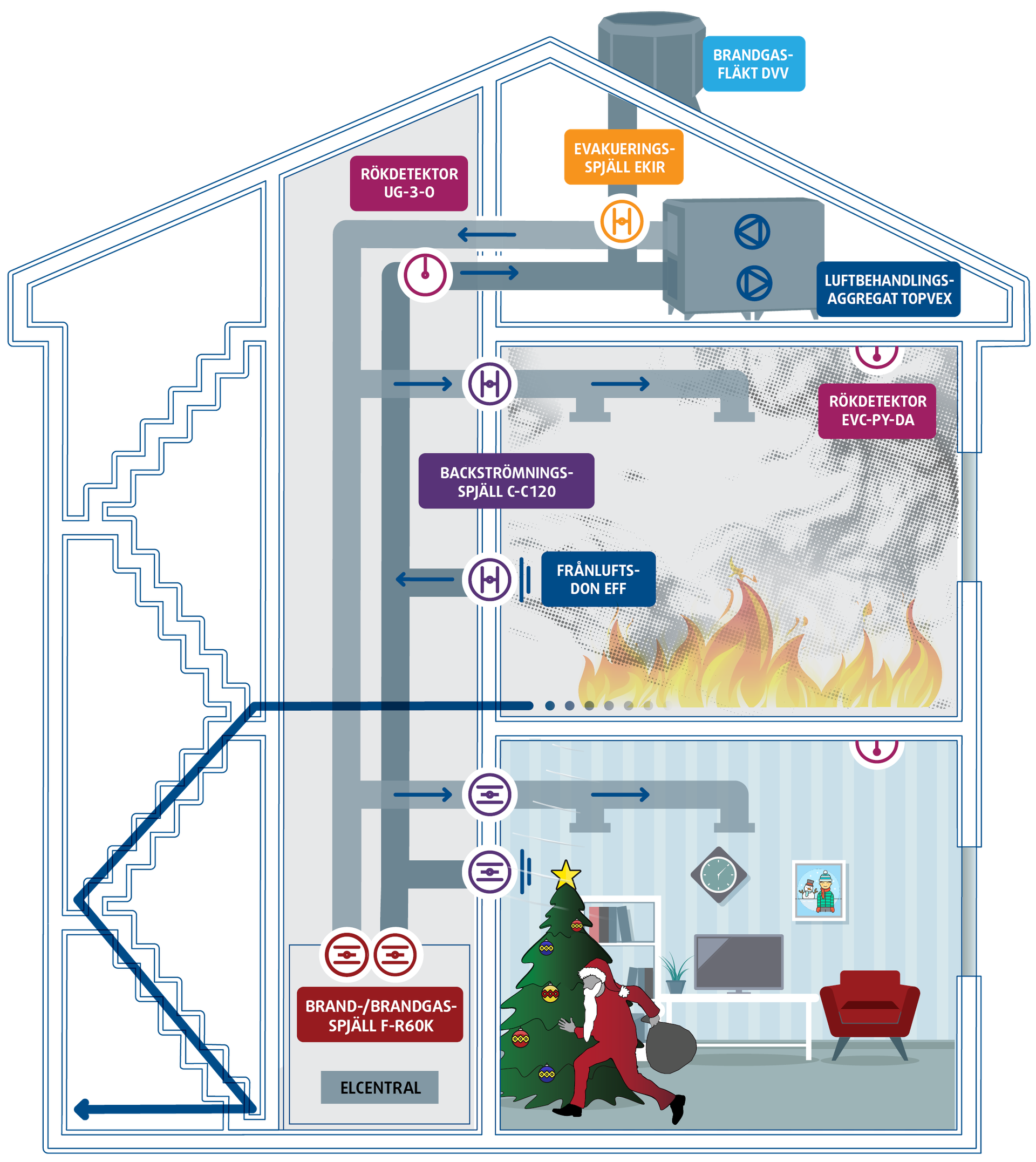

När en brand uppstår måste allt fungera snabbt. Illustrationens flöde visar vad som händer i ett flerbostadshus utrustat med en brandskyddslösning från Systemair integrerad i det ordinarie ventilationssystemet.
1. Rökdetektering – brandlarmet aktiveras
När brandgaser stiger mot taket registreras de av rökdetektorn EVC-PY-DA i taket eller av rökdetektorn UG-3-0 i kanalen. Signalen skickas direkt till byggnadens styr- och övervakningssystem (BMS) och till ventilationsaggregatet Topvex som går över i branddrift.
2. Ventilationssystemet växlar till branddriftsläge
När brandlarmsignalen tas emot går ventilationsaggregatet över till ett fördefinierat branddriftsläge. Det innebär att systemet anpassar aggregatets fläktar för att hantera branden, i detta fall fortsätta tillföra tillluft.
3. Brandspjäll och brandgasspjäll positioneras
För att hindra röken från att spridas i kanalerna aktiveras brand-/brandgasspjället F-R60K som stänger vid brandscellsgränser och evakueringsspjället EKIR som öppnar bypass-kanalen till brandgasfläkten.
Dessa styrs via brandlarmet eller aggregatets interna logik och är en central del av en säker och effektiv brandgasventilation.
4. Brandgasfläkten startar – rök evakueras
När evakueringsspjället EKIR har intagit rätt position startar brandgasfläkten DVV. Fläkten skapar ett undertryck och leder ut brandgaser genom frånluften och bypass-kanalen.
Samtidigt fortsätter tilluftsfläkten arbeta och håller trycknivåerna stabila i byggnaden.
)
5. Trycket i rummet stiger - skydda tilluften
Så snart temperaturen i brandrummet ökar stiger även trycket. När trycket når en nivå där rök riskerar att tryckas in i ventilationskanalerna måste systemet agera för att förhindra rökspridning. Det tryckkänsliga backströmningsspjället C-C120 reagerar direkt och förhindrar spridning via till- och frånluften.
6. Säker utrymning och effektiv räddningsinsats
Tack vare att röken leds ut och nya spridningsvägar blockeras kan människor ta sig ut genom rökfria zoner och räddningstjänsten arbeta snabbare och effektivare.
Kontakta oss så hjälper vi dig
Det finns mycket som är viktigt att tänka på vid val av brandgasventilation. Vi finns där och guidar dig - kontakta ditt närmaste säljkontor!
