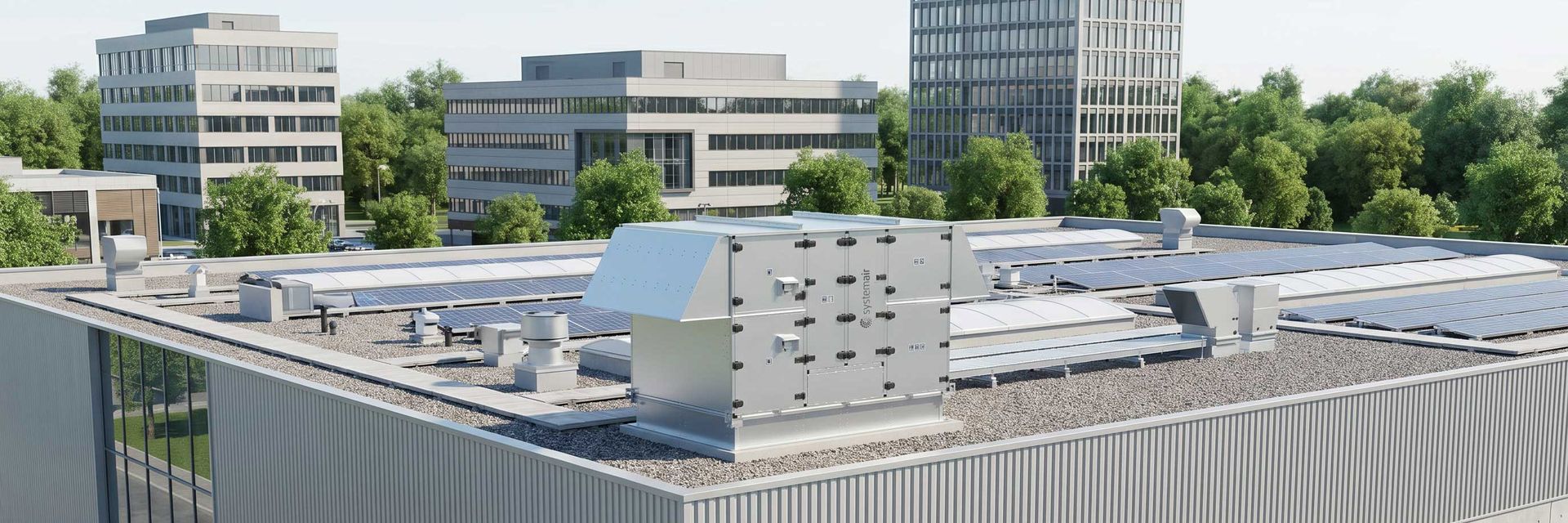

Kompaktne lokalne strešne prezračevalne enote, ki zagotavljajo prezračevanje skozi streho objektaRoofLine Prezračevalne naprave
Ogrevanje in hlajenje
Enostavna integracija
Prilagodljiva zasnova
4 velikosti enot s pretokom zraka do 12.700 m3/h
Za višino prostora do 25m
Idealno za razstavne dvorane, industrijske stavbe, telovadnice, skladišča in pokrite športne objekte
)
Kompaktna zasnova
Enote Systemair RoofLine so sestavljene iz aluminijastega ohišja in se jih lahko vgradi na območja ob morski vodi.
Prezračevanje skozi streho
Enote Systemair RoofLine so zasnovane za prezračevanje skozi streho/strop objekta.
Enostavna integracija
Enota ima vgrajen nadzorni sistem z nadrejenim/podrejenim krmiljenjem. To omogoča enostavno integracijo v sistem upravljanja stavbe.
Energetska učinkovitost
Visoko učinkovit protitočni ploščni prenosnik toplote z učinkovitostjo vračanja toplote do 90%.
Energetsko učinkoviti elektronsko komutirani EC-motorji za pogon ventilatorjev zagotavljajo tiho in dolgotrajno delovanje.
)
Prezračevalna enota RoofLine
Trije glavni sestavni deli
Sestavljen iz zunanje enote, strešnega okvirja in notranje enote.
)
Zunanja enota
Strešni okvir
Notranja enota
Zunanja enota
Visoko zmogljivo ohišje
Vremensko odporno ohišje iz aluminijaste zlitine AlMg3, odporne proti koroziji, stenske plošče z dvojno steno polnjene z vmesno izolacijo iz nevnetljivih plošč iz mineralnih vlaken v skladu z DIN 1643 debeline 50 mm.
)
Zračni filter
Visokokakovostni vrečasti filtri za zunanji in odvodni zrak, razred filtracije M5 (ePM10 50 %), po izbiri do F7 (ePM1 60 %).
Zračna loputa
Zračna loputa s protismerno povezanimi votlimi lopaticami za zunanji zrak, odvodni zrak, recirkulacijski zrak in obvod ploščnega toplotnega izmenjevalnika.
Zvočni dušilnik
Za obratovanje v območjih z zelo visokimi zahtevami glede nizke ravni hrupa so na voljo enote z dušilcem zvoka.
Strešni okvir
Obseg dobave vključuje izvedbe strešnih okvirjev za ravne strehe, poševne strehe in dvokapne strehe, prav tako pa tudi rešitve po meri, prilagojene gradbenim zahtevam.
Prenosnik toplote - rekuperator
Protitočni ploščni prenosnik toplote, izdelan iz popolnoma gladkih, na umazanijo odpornih, križno razporejenih aluminijastih plošč. Sklop toplotnega prenosnika je mogoče razstaviti za lažje čiščenje in vzdrževanje.
Vključeni sta dve zbiralni kondenzacijski posodi, varno odvajanje kondenzata pa je zagotovljeno preko vnaprej nameščenih sifonov.
Vgrajen je obvod za obvodno delovanje in regulacijo moči rekuperacijske enote. Sistem vključuje zaščito pred zamrzovanjem ter nadzor odmrzovanja.
Ventilator
Visokozmogljiv radialni ventilator z nazaj ukrivljenimi lopaticami in aerodinamično optimizirano vstopno šobo za visoko učinkovitost. Ventilator je statično in dinamično uravnotežen (DIN/ISO 1940, G 6.3) ter neposredno gnan z elektronsko komutiranim motorjem z zunanjim rotorjem in vgrajeno elektroniko.
Vključuje rele za signalizacijo napak, zaščito pred blokiranim rotorjem, zaznavanje izpada faze, mehki zagon, zaščito pred prenizko napetostjo in previsoko temperaturo ter zaščito pred kratkim stikom. Dobavljen je kot celovita enota z rotorjem, motorjem in vstopno šobo.
Strešni okvir
Vodotesna namestitev
Strešni okvir iz aluminijaste zlitine AlMg3 odporne proti koroziji je v notranjosti polnjen z vmesno izolacijo debeline 50 mm. Okvir omogoča namestitev zunanje enote RoofLine na ravne strehe, primeren pa je za vse vrste strešnih konstrukcij. V strešno kritino je vgrajen na vodoodporen način.
)
Notranja enota
Brez potrebe po kanalih sistemih
Notranja enota z brezokvirnim ohišjem iz aluminija je polnjena s 35 mm izolacijo iz mineralne volne. Za zanesljivo in natančno delovanje skrbi Siemensova krmilna tehnologija, medtem ko je kondenzacijska črpalka na voljo kot dodatna opcija.
)
BURE – Visokointenzivni indukcijski difuzor
Difuzor z nastavljivo geometrijo je primeren za ogrevanje in hlajenje, pri čemer se vzorec izpihovanja zraka samodejno prilagaja z električnim ali termičnim pogonom. BURE je izdelan iz prašno barvanega jekla ter zagotavlja zanesljivo in trajno delovanje.
Hladilni register
Ločevalnik kapljic
Grelni register
Konstrukcija
Strešne prezračevalne enote RoofLine so namenjene za prezračevanje z vračanjem toplote, ogrevanje in hlajenje. Sestavljene so iz zunanje enote, strešnega okvirja in notranje enote ter so idealne za razstavne dvorane, industrijske stavbe, telovadnice, skladišča in pokrite športne objekte.
Aluminijasti profili
Kompaktno, lahko ohišje, odporno na morsko vodo (AlMg3)
Prilagodljiva zasnova notranjega dela glede na zahteve stranke
Velika revizijska vrata za enostavno vzdrževanje
Za naknadno opremljanje stavb in različne oblike streh
Ni potreben sistem kanalov
Zunanja enota
Vremensko odporno ohišje iz aluminijaste zlitine AlMg3, odporne proti koroziji, stenske plošče z dvojno steno polnjene z vmesno izolacijo iz nevnetljivih plošč iz mineralnih vlaken v skladu z DIN 1643 debeline 50 mm.
Revizijska vrata z zunanjimi tečaji in ročaji ter s tesnili za zanesljivo tesnjenje tudi pri višjih tlačnih obremenitvah. Sesalne in izpušne odprtine z aluminijasto zaščito pred dežjem in zaščitnimi mrežami proti pticam.
Grelnik zraka (hladilnik zraka) je nameščen v notranjosti, da je zaščiten pred zmrzaljo. Na strehi ni cevi, ki bi bile izpostavljene zmrzali.
Ohišje zunanje enote in notranje enote se lahko dobavi v barvah RAL (dodatno plačilo).
Na voljo za enote brez vgrajenega krmiljenja (doplačilo): zaklenjeno stikalo za popravilo ventilatorja dovodnega in odvodnega zraka, nameščeno na enoti, vsi električni priključki so ožičeni na centralni priključni omarici.
Strešni okvir
Strešni okvir iz aluminija AlMg3 za namestitev zunanje enote RoofLine. Strešni okvir je vgrajen v strešno kritino na vodoodporen način. Za obliko strešnega okvirja se je treba dogovoriti v postopku naročila; poznejše spremembe niso mogoče. Pri stavbah z dvignjenimi žerjavnimi progami, kjer bi notranji del preveč segal navzdol, se lahko višina strešnega okvirja poveča, tako da večina notranjega dela sega v streho.
Notranja enota
Neposreden dovod in odvod zraka brez kanalov, možnost vgradnje vodnega grelnika, vodnega hladilnika ali kombiniranega registra (gretje/hlajenje), samonosno ohišje, element za distribucijo zraka (BURE difuzor).
Nadzor
Integriran nadzorni sistem z nadrejenim/podrejenim krmiljenjem
Enostavna integracija nadzornega sistema v sistem za upravljanje stavb prek Modbus, EXOline in TCP/IP
Programska oprema za izbiro
Zmogljivost in tehnične podatke izračuna programska oprema airCalc++. V nekaj minutah lahko dobite želeno konfiguracijo enot in dodatne opreme.
Izbirno
Izbirni dušilec zvoka za izpušni in dovodni zrak
Vodna grelna spirala, vodna hladilna spirala ali reverzibilna spirala po izbiri
