Za najzahtevnejše potrebe prezračevanjaKA Prezračevalne naprave
Naprave Systemair KA predstavljajo sodobno rešitev modularnih klimatskih naprav, zasnovanih za največjo prilagodljivost in učinkovitost. Vsak posamezen modul je skrbno načrtovan, izračunan in integriran v ohišje klimatske naprave s certifikatom Eurovent, kar zagotavlja zanesljivo delovanje, visoko kakovost in energetsko učinkovitost.
Popolnoma modularna
Enote Systemair KA so popolnoma modularne enote za obdelavo zraka s 46 standardnimi velikostmi in dodatnimi 14 velikostmi za večje enote.
Prilagodljiva uporaba
Enota je na voljo v več izvedbah, vključno s standardno, higiensko in korozijsko odporno.

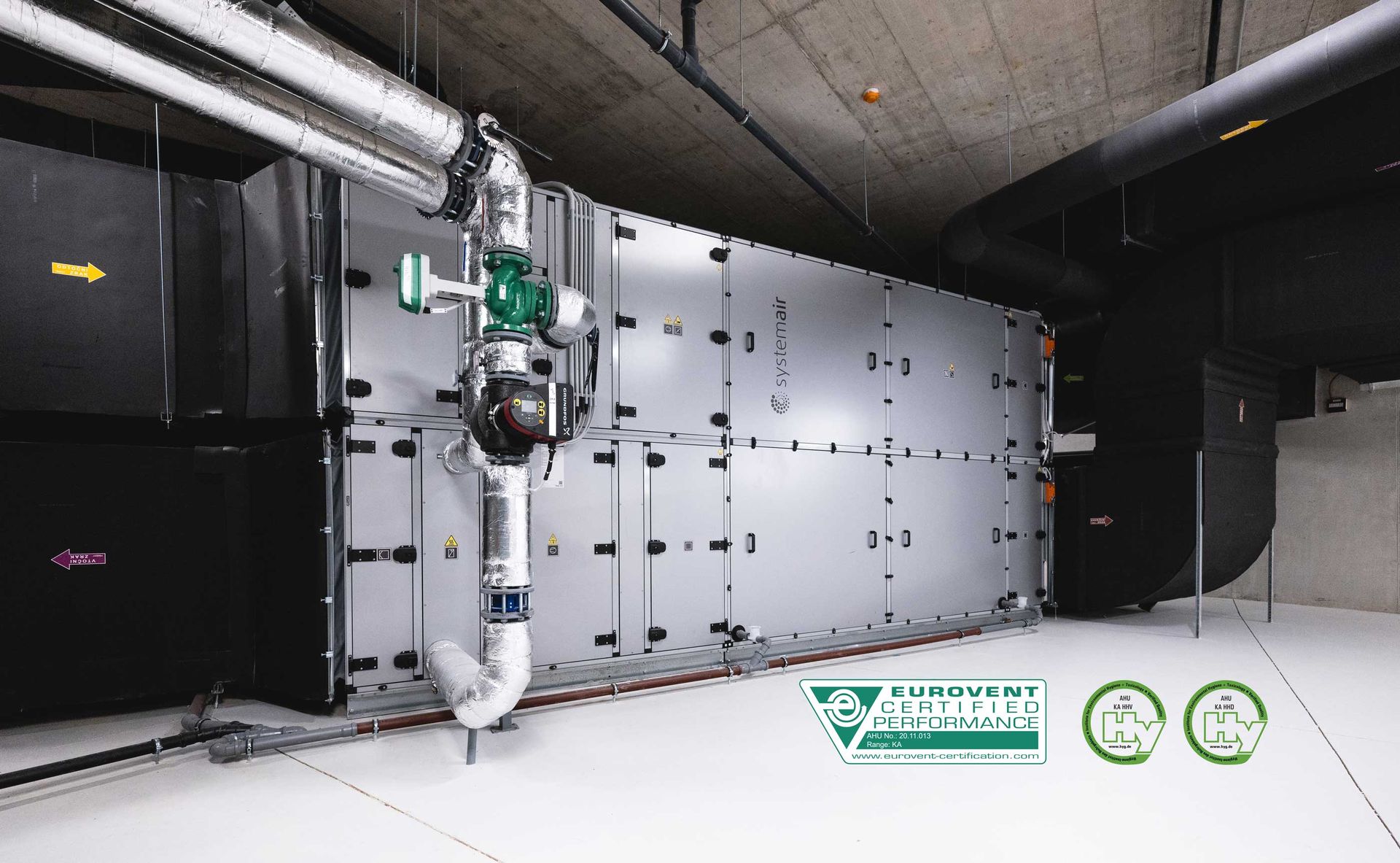

Namestitev v zaprtih prostorih/na prostem
Enote Systemair KA so primerne za notranjo in zunanjo namestitev s tovarniško integriranim krmilnim sistemom.
Certificirana zmogljivost
Izračunana in izmerjena zmogljivost, ki jo je potrdil Eurovent. Higienske enote so certificirane pri Hygiene-Institut des Ruhrgebiets, Gelsenkirchen.
Potrjena kakovost
Maksimalna prilagodljivost in učinkovitost
Vse enote so izdelane skladno z direktivo Ecodesign, direktivo o strojih, nizkonapetostno direktivo, EMC direktivo ter drugimi direktivami, ki se nanašajo na funkcionalne elemente naprav.
Pri zasnovi in izdelavi so upoštevane bistvene zahteve standardov EN 1886, EN 13053 in EN 16798-3, možne pa so tudi dodatne prilagoditve za izpolnjevanje zahtev drugih standardov
Mehanske lastnosti ohišja:
• Razred toplotne prehodnosti T2
• Razred toplotnih mostov TB2 / TB3
• Razred mehanske trdnosti ohišja D1
• Razred zrakotesnosti ohišja L1 / L2
)
Vrata in odstranljive plošče
Vrata s tečaji in odstranljive plošče omogočajo dostop do notranjosti klimatske naprave.
Osnovni okvir
Okvir iz pocinkanega jekla ščiti spodnji del klimatske naprave pred korozijo in poškodbami, zagotavlja konstrukcijsko trdnost in togost ter omogoča transport in montažo naprave v objektu. Na voljo so naslednje izvedbe osnovnega okvirja:
• 125 mm osnovni okvir (brez nogic),
• 250 mm osnovni okvir (brez nogic),
• 125 mm osnovni okvir + nastavljive nogice 110–175 mm.
Osnovni okvir je opremljen z dvižnimi nosilci za lažje dvigovanje in namestitev.
• 125 mm vmesni osnovni okvir med spodnjim in zgornjim delom pri dvonivojski izvedbi za večje velikosti (na voljo kot opcija).
Ročaji in tečaji
Močni in vzdržljivi ročaji ter tečaji zagotavljajo večjo varnost pri uporabi vrat, izboljšujejo zrakotesnost ohišja ter prispevajo k daljši življenjski dobi klimatske naprave.
Paneli
Dvoslojni izolirani paneli izvedeni s prekinjenim toplotnim mostom. Paneli so na okvir pritrjeni z zunanje strani.
Izolacija:
• material: kamena volna,
• debelina izolacije: 50 mm,
• gostota izolacije: 100 kg/m³,
• negorljiv material, razred A1 v skladu s standardom EN 13501-1.
Možni materiali za notranjo oblogo panelov, zunanjo oblogo panelov in notranje vgrajene elemente:
• jeklo s prevleko ZnAlMg,
• pocinkana in barvana jeklena pločevina RAL 9006,
• nerjavna jeklena pločevina AISI 304 (material št. 1.4301),
• nerjavna jeklena pločevina AISI 316L (material št. 1.4404).
Profili okvirja in vogalni elementi
Okvir iz aluminijastih profilov (AlMgSi) je izdelan iz votlih aluminijastih profilov (EN AW-6060) in zaobljenih najlonskih vogalnih elementov (PA6 + GF20 %).
Možne izvedbe aluminijastih profilov:
• s prekinjenim toplotnim mostom,
• barvan aluminij RAL 9006,
• eloksiran aluminij.
Spoji in tesnilni trakovi
Samolepilni tesnilni trak se uporablja na stikih med fiksnimi, nesnemljivimi paneli in okvirjem.
Na vratih se glede na standardno ali higiensko izvedbo uporablja samolepilni ali penasti tesnilni trak.
Vsi tesnilni trakovi in PU tesnilna masa imajo zaprto celično strukturo ter so odporni na plesen in druge mikroorganizme.
Glede na namen uporabe in zahteve naročnika so na voljo naslednje možnosti tesnjenja:
• tesnilna masa je nanesena na spodnje odprtine notranjega ohišja (standard),
• tesnilna masa je nanesena na vse odprtine fiksnih panelov notranjega ohišja (higienska izvedba),
• tesnilna masa je nanesena na vse odprtine fiksnih panelov zunanjega ohišja (zunanja izvedba).
)
KA - Standardni
Za komfortno prezračevanje
Standardne izvedbe klimatskih naprav so izdelane v skladu s splošnimi tehničnimi, varnostnimi, higienskimi in medicinskimi zahtevami, določenimi z evropskimi in nacionalnimi predpisi, smernicami ter standardi.
Primerne predvsem za prezračevanje šol, športnih dvoran, trgovskih centrov, poslovnih stavb, industrijskih objektov, itd.
)
KA - Higienik
Za višje higienske zahteve prezračevanja
Poleg zahtev za standardno izvedbo so bile upoštevane tudi dodatne zahteve, določene v standardih in smernicah za medicinske objekte.
Klimatske naprave KA v higienik izvedbi so certificirane pri Hygiene-Institut des Ruhrgebiets v Gelsenkirchnu v skladu z naslednjimi standardi:
DIN 1946-4, VDI 6022-1, ÖNORM H6021, ÖNORM H6020, VDI 3803-1, SWKI VA104-01 in SWKI VA105-01.

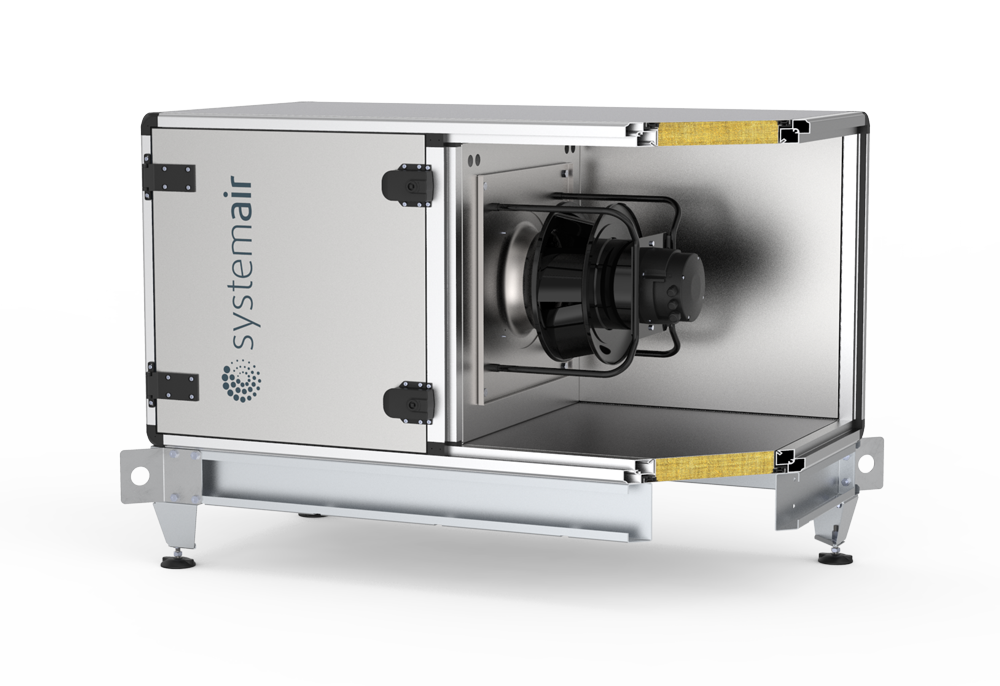

Konstrukcija
Ohišje naprav KA je sestavljeno iz montažnega okvirja, izoliranih panelov in osnovnega okvirja. Vrednosti širine in višine so odvisne od zahtevanega zračnega pretoka, geometrije in vrste zahtevane enote. Dolžina enote je odvisna od vgrajenih funkcionalnih elementov, namena uporabe, vrste vgradnje, položaja sesalnega in izpušnega dela. Notranjost ohišja in izpostavljeni vgrajeni elementi imajo gladke robove ali zaobljene robove.
Nadzor
Nadzorni sistem KA omogoča enostavno nastavitev delovnih parametrov prek ročnega terminala ali sistema za upravljanje stavbe, ki omogoča nastavitev parametrov prek računalnika ali pametnega telefona.
Izbor
Hitro izbiro in termodinamični izračun enote lahko opravite v programu airCalc++.
S to aplikacijo lahko pridobite koristne informacije o enoti, kot so:
tehnični podatki za vse module
izračuni rekuperacije toplote in tuljave
poraba energije
akustični podatki
podrobne tehnične risbe, mere in teže
Mollierjev diagram
