CompactLineCompactLine Prezračevalne naprave

    Več kot le kompaktne prezračevalne naprave

    Naprave CompactLine so zasnovane kot kompaktne klimatske naprave izdelane v skladu z Direktivo o okoljsko primerni zasnovi (Ecodesign Directive), Direktivo o strojih, Direktivo o nizki napetosti ter Direktivo o elektromagnetni združljivosti (EMC). Upoštevane so bistvene zahteve, določene v standardih EN 1886, EN 13053 in EN 16798-3.

    • Na voljo 5 velikosti

    • Pretok zraka do 8.000 m³/h

    • Notranja in zunanja izvedba

    • Vertikalni ali horizontalni priključki kanalov

    • Ploščni ali rotacijski rekuperator toplote

    • Access regulacijski sistem

    • Eurovent certifikat

    Kompaktna zasnova

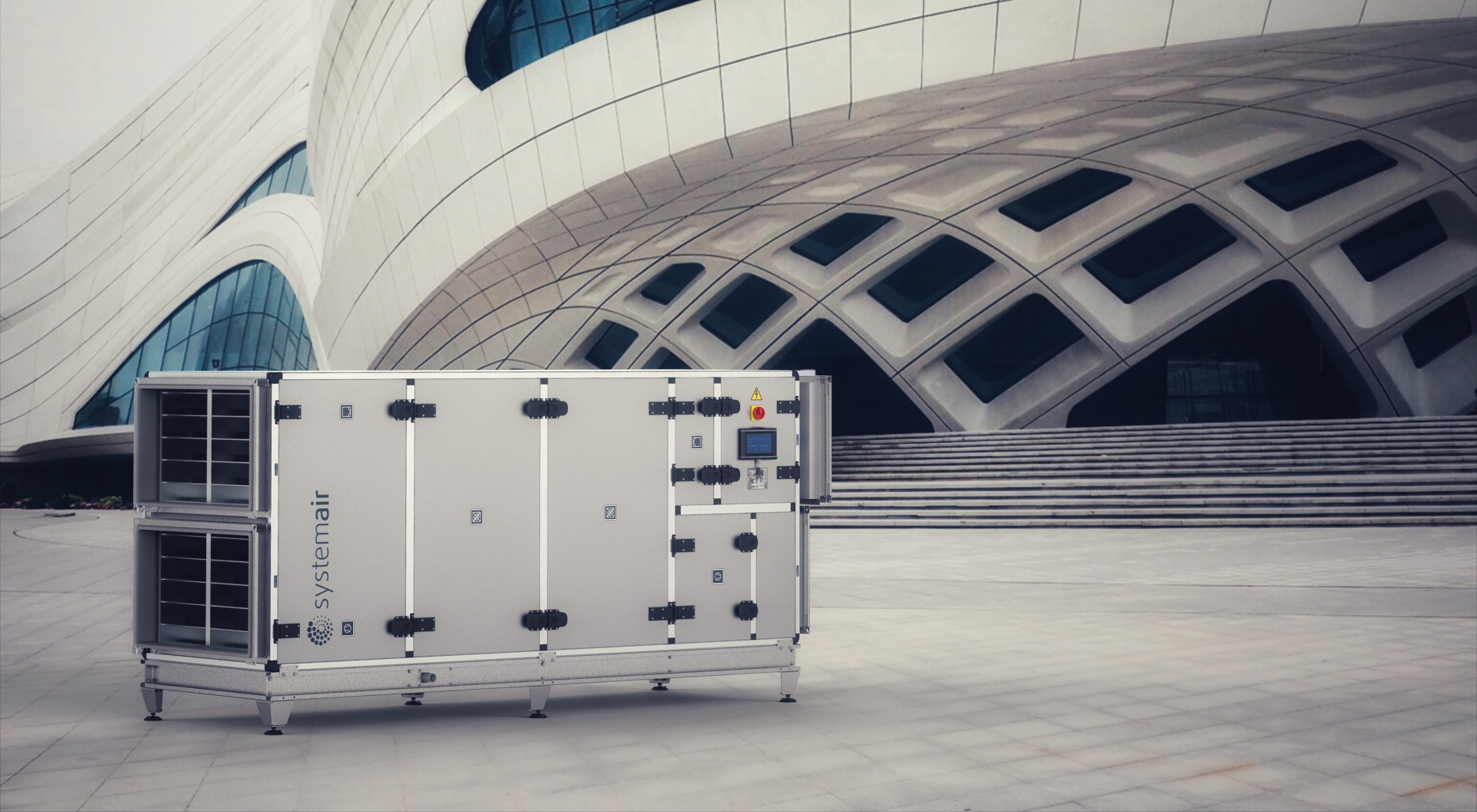

    Ohišje naprave CompactLine je sestavljeno iz montažnega okvirja, panelov in osnovnega podstavka ter vključuje popolnoma integriran krmilni sistem.

    Notranja in zunanja izvedba

    Enote so na voljo v izvedbi za notranjo ali zunanjo namestitev, pri čemer zunanja izvedba vključuje dodatno zaščito pred vremenskimi vplivi in zunanjimi atmosferskimi pogoji.

    Vertikalna ali horizontalna izvedba

    Kompaktna in robustna zasnova z vertikalnimi ali horizontalnimi priključki za zračne kanale.

    Certificirana zmogljivost

    Izračunane in izmerjene zmogljivosti so certificirane s strani organizacije Eurovent.

    Potrjena kakovost

    Robustna konstrukcija, komponente in materiali.

    Enote so vedno izdelane v skladu z Direktivo o okoljsko primerni zasnovi (Ecodesign Directive), Direktivo o strojih, Direktivo o nizki napetosti, Direktivo o elektromagnetni združljivosti (EMC) ter drugimi direktivami, ki urejajo funkcionalne sestavne dele.

    Upoštevane so bistvene zahteve, določene v standardih EN 1886, EN 13053 in EN 16798-3.

    Mehanske lastnosti v skladu s standardom EN 1886:

    • Razred toplotne prehodnosti T2

    • Razred toplotnih mostov TB2 / TB3

    • Razred mehanske trdnosti ohišja D1

    • Razred zrakotesnosti ohišja L1 / L2

    Vrata in odstranljivi paneli

    Vrata s tečaji in odstranljivi paneli omogočajo enostaven dostop v notranjost naprave.

    Nosilni podstavek

    Nosilni podstavek iz pocinkanega jekla ščiti spodnji del naprave pred korozijo in poškodbami, zagotavlja konstrukcijsko trdnost in togost ter omogoča transport in montažo enote v objektu. Na voljo so naslednje izvedbe osnovnega okvirja:

    Enodelna enota

    • 125 mm osnovni okvir (brez nogic)

    • 125 mm osnovni okvir + nastavljive nogice 110–175 mm

    Dvodelna enota

    • brez osnovnega okvirja, samo z nastavljivimi nogicami 110–175 mm

    Osnovni okvir je opremljen z dvižnimi nosilci za lažje dvigovanje in montažo.

    Ročaji in tečaji

    Močni in robustni tečaji ter ročaji podaljšujejo življenjsko dobo ohišja naprave, povečujejo varnost gibljivih delov ter izboljšujejo zrakotesnost ohišja.

    Paneli

    Dvoslojni izolirani paneli imajo prekinjen toplotni most. Paneli so na okvir privijačeni z zunanje strani.

    Izolacija:

    • Vrsta materiala: kamena volna

    • Debelina izolacije: 50 mm

    • Gostota izolacije: 100 kg/m³

    • Negorljivost, razred A1 po EN 13501-1

    Možni materiali za notranjo oblogo panelov, zunanjo oblogo panelov in notranje vgrajene elemente:

    • Jeklo prevlečeno z ZnAlMg (cink-aluminij-magnezij prevleka)

    Okvirni profili in vogalniki

    Okvir iz aluminijastih profilov (AlMgSi) je izdelan iz votlih aluminijastih profilov (EN AW-6060) ter zaobljenih najlonskih vogalov (PA6+GF20%).

    Možne izvedbe aluminijastih profilov:

    • s prekinjenim toplotnim mostom

    • barvan aluminij RAL9006

    Spoji in tesnila

    Samolepilni tesnilni trak se uporablja za spoje med fiksnimi (neodstranljivimi) paneli in okvirjem.

    Na vratih se uporablja samolepilni tesnilni trak.

    Vsi tesnilni trakovi in vlita PU tesnilna masa imajo zaprto celično strukturo ter so odporni na plesen in druge mikroorganizme.

    Glede na namen uporabe in zahteve naročnika so na voljo naslednje možnosti tesnjenja:

    • tesnilna masa je nanesena na spodnje odprtine notranjega ohišja (standardna izvedba)

    • tesnilna masa je nanesena na vse odprtine fiksnih panelov zunanjega ohišja (zunanja izvedba)

    5 velikosti z nazivnim pretokom zraka do 8000 m³/h

    Z ploščnim (CLP) ali rotacijskim (CLR) toplotnim izmenjevalnikom v vertikalni in horizontalni izvedbi.

    Naprave je mogoče izbrati s pomočjo izbornega programa airCalc++, ki se redno posodablja in omogoča optimizacijo vsake konfiguracije.
