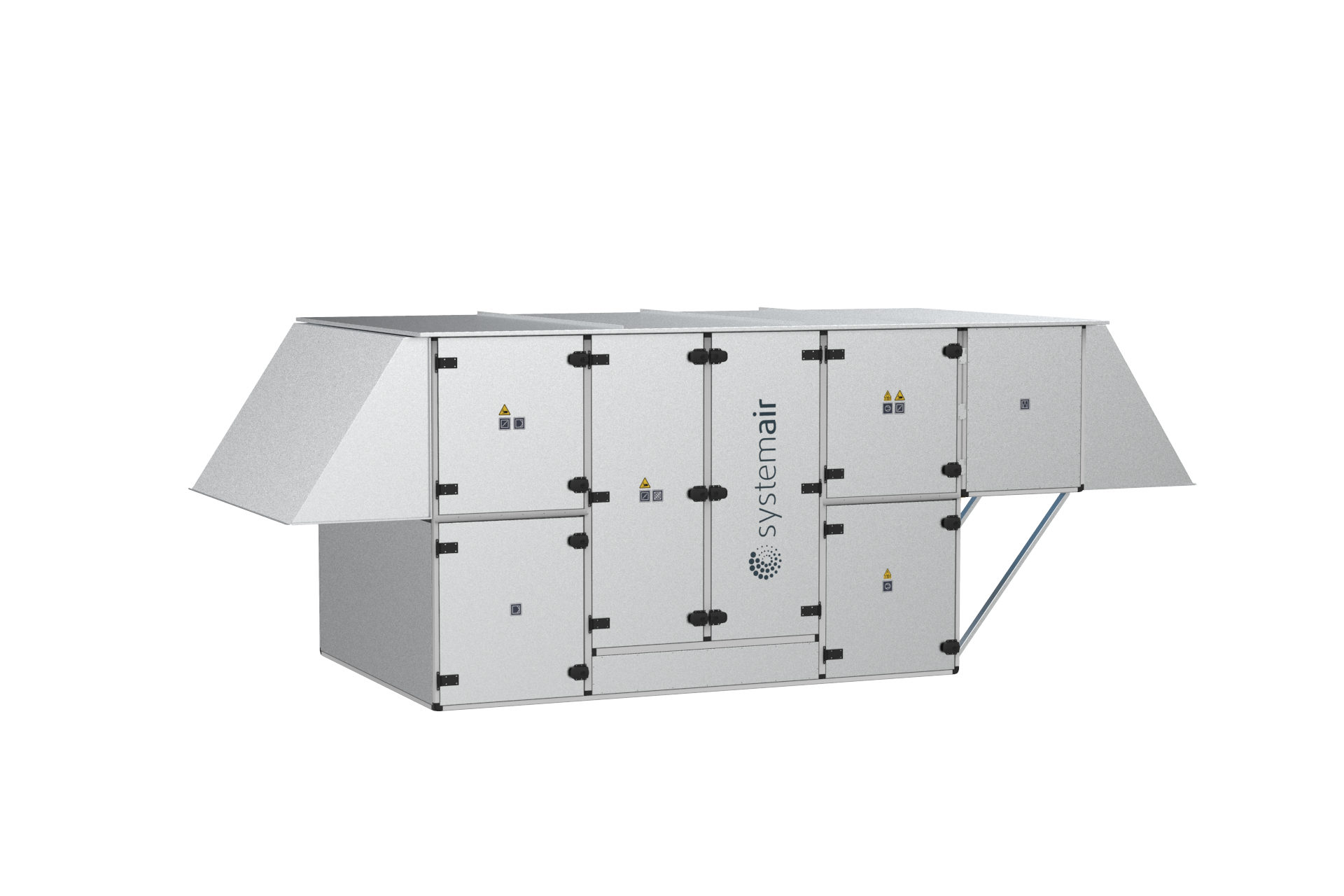

RoofLine

    Compacte dakluchtgroep voor efficiënte ventilatie van grote ruimtes zoals industriële hallen, sportfaciliteiten en opslagplaatsen.

    • Compact en licht

    • Verwarming & Koeling

    • Eenvoudige integratie

    • Flexibele configuratie

    • 4 bouwgroottes met luchtdebieten tot 13.000 m³/h

    • Gelijke tochtvrije lucht- en temperatuurverdeling voor ruimtes met een hoogte tot 30 m

    Compact en licht

    Systemair RoofLine luchtgroepen zijn compact en hebben een lichtgewicht zeewaterbestendige aluminium behuizing.

    Perifere ventilatie

    Systemair RoofLine units zijn ontworpen voor perifere ventilatie met warmteterugwinning (WTW) en verwarming voor verschillende toepassingen.

    Eenvoudige integratie

    De unit heeft een geïntegreerde regeling (Modbus, TCP/IP). Dit zorgt voor een eenvoudige integratie in het gebouwbeheersysteem.

    Hoge energie-efficiëntie

    • Zeer efficiënte platenwarmtewisselaar met tegenstroom en een warmteterugwinningsrendement tot 90%.

    • Energiezuinige stekkerventilatoren met EC-motoren voor een stille werking en een lange levensduur.

    Bouw

    RoofLine dakluchtgroepen zijn ontworpen voor perifere ventilatie met warmteterugwinning (WTW), verwarming en koeling. Ze bestaan uit een buitenunit, een dakframe en een binnenunit en zijn ideaal voor tentoonstellingshallen, industriële gebouwen, sportscholen, opslagruimtes en indoor sportfaciliteiten.

    • Aluminium thermische onderbrekingsprofielen

    • Compacte, lichtgewicht zeewaterbestendige (AlMg3) behuizing

    • Flexibel ontwerp van het binnengedeelte volgens de eisen van de klant

    • Grote inspectiedeuren voor eenvoudig onderhoud

    • Voor renovatie achteraf en verschillende dakontwerpen

    • Geen kanaalsysteem nodig

    Buitenunit

    Weerbestendige omkasting van corrosiebestendige aluminiumlegering AlMg3, dubbelwandige panelen met tussenisolatie van onbrandbare minerale vezelplaten volgens DIN 1643 met een isolatiedikte van 50 mm.

    Revisiedeuren met buitenscharnieren en handgrepen, met pakkingen voor een betrouwbare afdichting, zelfs bij hoge winddruk. Aanzuig- en uitlaatopeningen met regenkappen van aluminium en beschermende vogelafschermingen.

    De luchtverwarmer (luchtkoeler) is binnen geïnstalleerd om beschermd te zijn tegen vorst. Geen leidingen op het dak die blootstaan aan vorst.

    De omkasting van de buitenunit en de binnenunit kunnen worden geleverd in RAL-kleuren (meerprijs).

    Beschikbaar voor units zonder geïntegreerde regeling tegen meerprijs: vergrendelbare reparatieschakelaar voor aanzuig- en uitblaasventilator gemonteerd op de unit, alle elektrische aansluitingen bekabeld op centrale aansluitdoos.

    Dakframe

    Dakframe gemaakt van aluminium AlMg3, voor de installatie van de RoofLine buitenunit. Voor platte daken, hellende daken en zadeldaken.

    Het dakframe wordt waterdicht in de dakbedekking geïntegreerd. Over het ontwerp van het dakframe moet tijdens het bestelproces worden beslist; latere wijzigingen zijn niet mogelijk. Voor gebouwen met verhoogde kraanbanen waar het binnendeel te ver naar beneden zou uitsteken, kan de hoogte van het dakframe worden verhoogd zodat het grootste deel van het binnendeel in het dak komt.

    Binnenunit

    Directe luchttoevoer en -afvoer zonder kanalen, met mogelijkheid tot installatie van waterverwarmingsbatterij, waterkoelbatterij of change-over batterij (verwarmen/koelen), zelfdragende behuizing, luchtverdeelelement (RotaVent - roterende nozzle en/of wervelrooster), luchtafvoerrooster of ontwerp voor kanaalaansluiting.

    Controle

    • Geïntegreerd regelsysteem met master/slave besturing

    • Eenvoudige integratie van regelsysteem in gebouwbeheersysteem via Modbus, EXOline & TCP/IP

    Software selecteren

    Capaciteit en technische gegevens worden berekend door de airCalc++ software. Binnen enkele minuten is het mogelijk om de gewenste configuratie van de units en accessoires te verkrijgen.

    Optioneel

    • Geluiddemper voor afvoer- en toevoerlucht

    • Waterverwarmingsbatterij, waterkoelbatterij of change-over batterij
