Ventilatie van rookgassen - wanneer elke seconde telt

1. Rookdetectie – het brandalarm gaat af

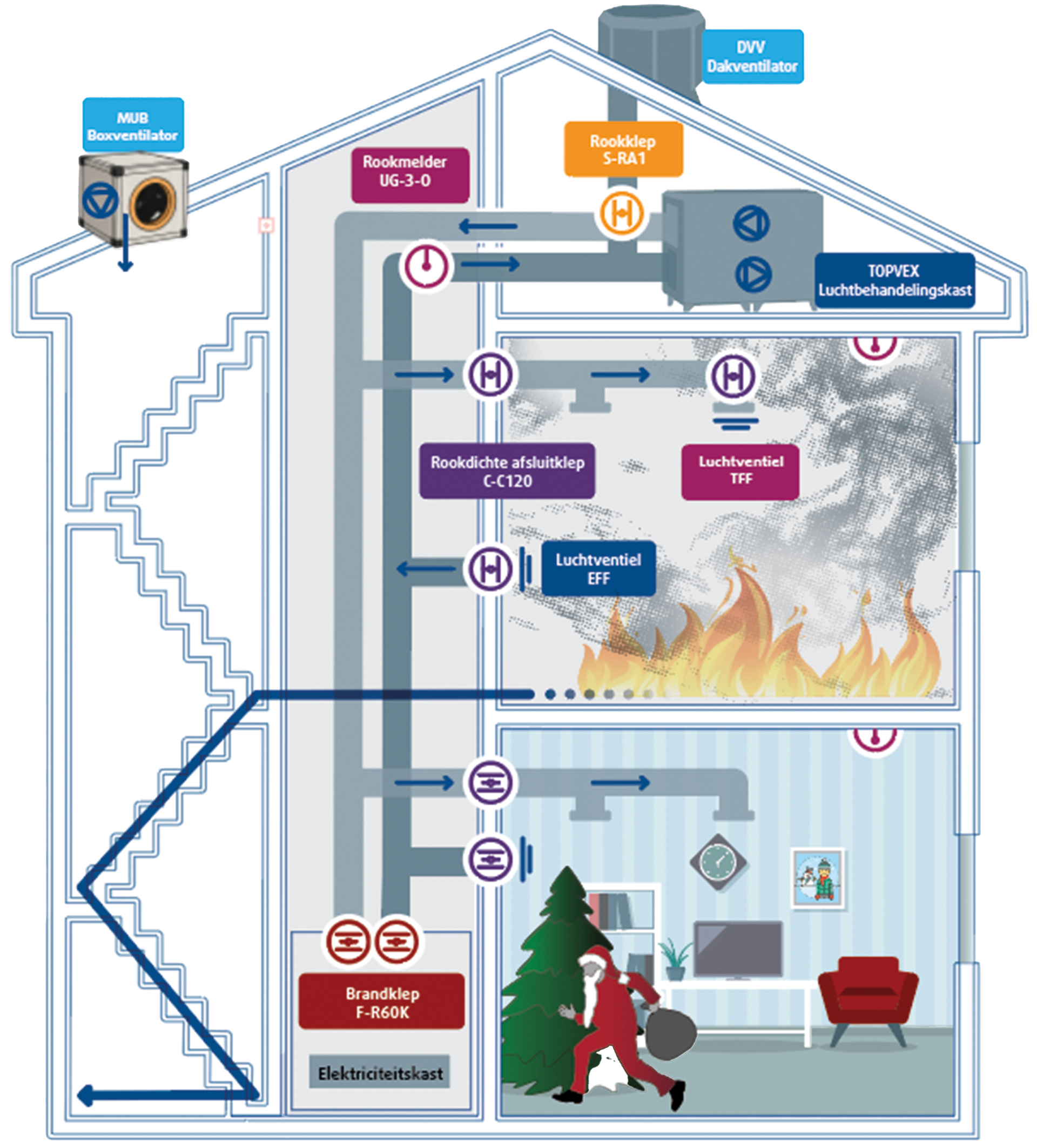

Wanneer rookgassen naar het plafond stijgen, worden ze gedetecteerd door de plafondrookmelder of de kanaalrookmelder UG‑3‑0.
Het signaal wordt direct doorgestuurd naar het gebouwbeheersysteem (BMS) en naar de Topvex luchtbehandelingskast, die overschakelt naar een brandmodus.
2. Het ventilatiesysteem schakelt over naar brandmodus
Zodra het brandalarmsignaal binnenkomt, gaat de Topvex luchtgroep over naar een vooraf ingesteld brandprogramma.
Dit betekent dat het systeem de ventilatoren aanstuurt om de brand te beheersen — in dit geval door de toevoerlucht te blijven leveren.
3. Brand- en rookkleppen positioneren zich
Om rookverspreiding via de kanalen te voorkomen, sluit de brand-/rookklep F‑R60K bij brandcompartimentsgrenzen en opent de evacuatieluchtklep S-RA1 het bypasskanaal naar de DVV dakventilator.
Deze componenten worden aangestuurd via het brandalarm of via de interne regeling van de luchtgroep en vormen een essentieel onderdeel van een veilige en efficiënte rookgasventilatie.
4. De dakventilator start – rook wordt afgevoerd
Wanneer de evacuatieluchtklep S-RA1 de juiste positie heeft bereikt, start de dakventilator DVV.
De ventilator creëert onderdruk en voert rookgassen af via de afvoerlucht en het bypasskanaal.
De MUB-boxventilator zorgt voor overdruk in de trappenhal, zodat een veilige en rookvrije evacuatie mogelijk is.

5. Veilige evacuatie en efficiënte reddingsoperaties

Door rook te kanaliseren en nieuwe routes te blokkeren, zorgen rookvrije zones ervoor dat mensen kunnen ontsnappen en dat hulpdiensten sneller en efficiënter kunnen werken.
