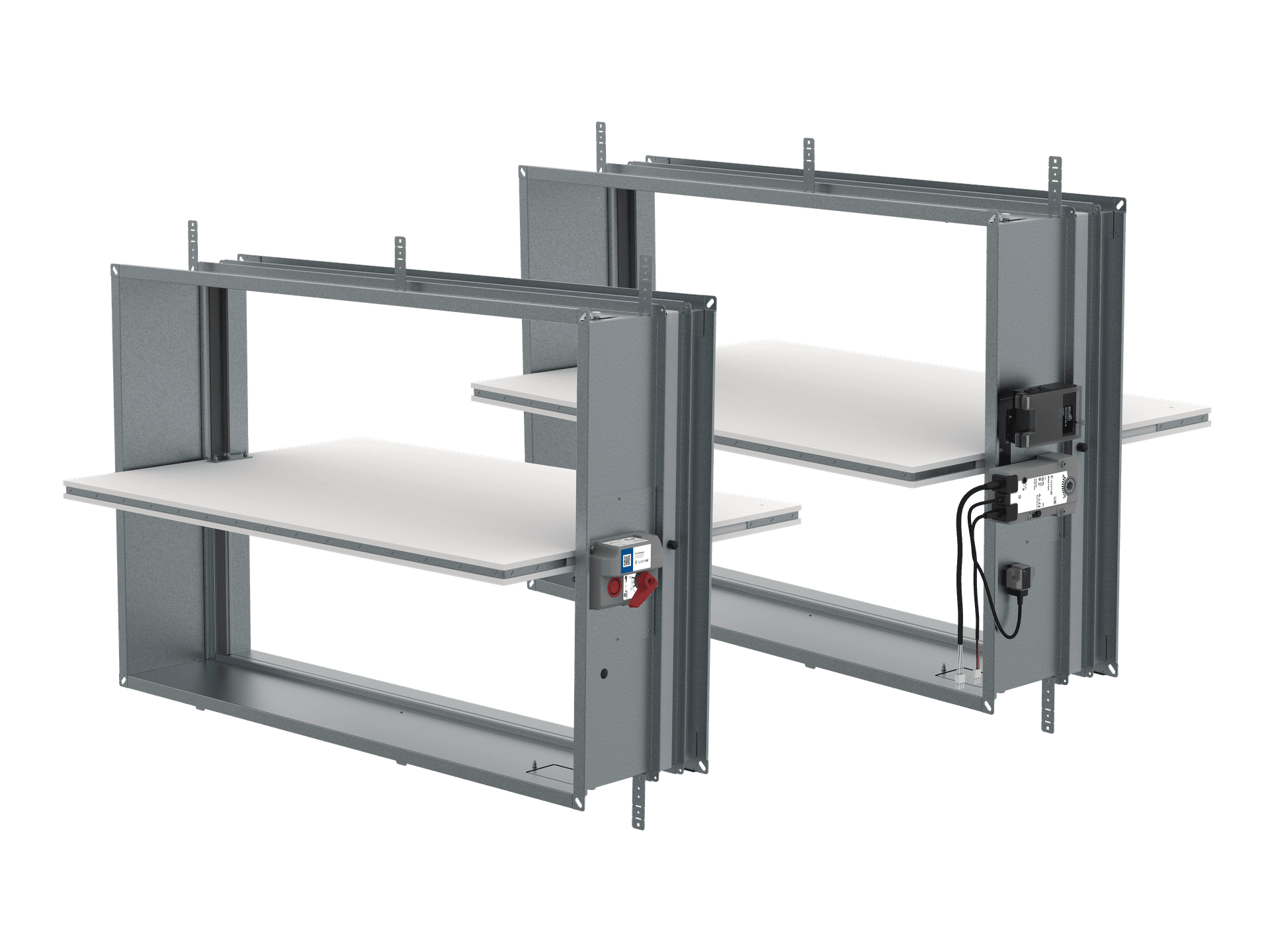

FDS-3G-NF
Clapets coupe-feu rectangulaires pour une protection passive contre le feu, la propagation des gaz toxiques et de la fumée.
Tailles disponibles 100 x 100 à 1200 x 800
Construction légère
Classe d’étanchéité à l’air C3 en standard
Faible perte de pression
Mécanisme amovible
Trappe de visite intégrée (dimensions supérieures à 200 x 200)
Large gamme d’installations jusqu’à EI120S
Tailles
Clapets coupe-feu rectangulaires FDS-3G-NF sont disponibles de la taille 100x100 à 1200x800
Mécanismes
Par défaut, tous les clapets coupe-feu sont fournis avec un mécanisme manuel ou un mécanisme motorisé. 7 mécanismes différents disponibles pour la gamme FDS-3G-NF.
Certification NF
Les clapets coupe-feu FDS-3G-NF sont certifiés NF S 61.937. Ils sont conçus et certifiés conformément à la norme EN 15650, et testés selon les critères EI 120 (veho i↔o) S de la norme EN 1366-2.
)

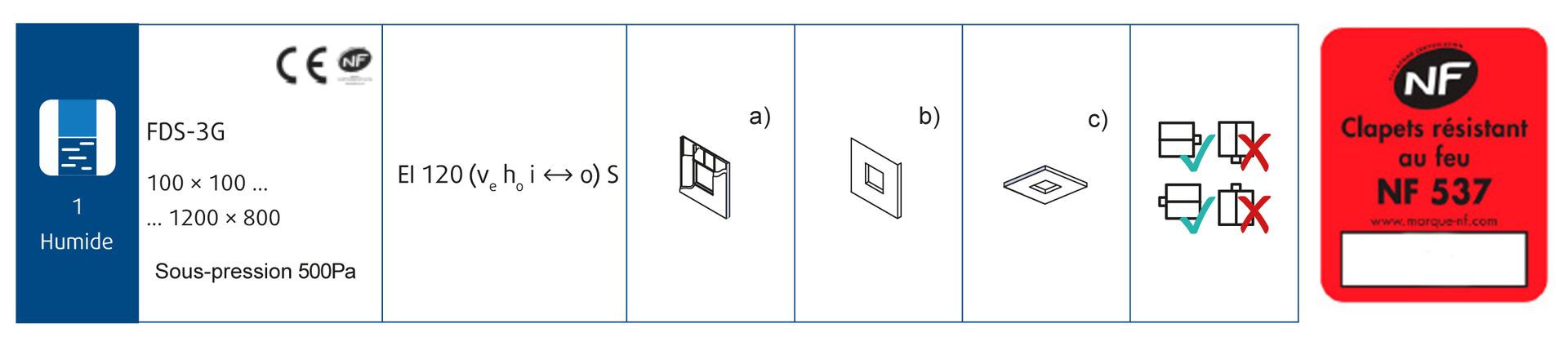

Installation
Légende
1. Humide : installation dans un matériau humide, rempli de plâtre/mortier/béton.
Types de paroi
a) Paroi souple (plaque de plâtre)
b) Paroi en béton/maçonnerie/béton cellulaire (rigide)
c) Plancher/plafond en béton/béton cellulaire (rigide)
Classification
(E) Intégrité
(I) Isolation
(ho) Installé dans une dalle horizontale. Monté dans un boîtier horizontal
(Ve) Installé dans un mur ou une cloison. Monté dans un boîtier vertical
(i↔o) Position du mécanisme. Symétrique (indépendant de la direction du flux d’air)
(S) Étanchéité à l’air
KH-0
Clapet coupe-feu doté d’un mécanisme de déclenchement avec couvercle, manivelle et mécanisme de déclenchement à ressort de rappel activé par un fusible thermique réglé sur 74 °C.
KH2U
Clapet coupe-feu avec mécanisme de déclenchement KH0 + indication d’ouverture et de fermeture avec interrupteurs de contact 12/24/48 V CA/CC – 125 V CA. Réarmement manuel.
KH2B
Clapet coupe-feu avec mécanisme de déclenchement KH0 + indication d’ouverture et de fermeture avec doubles interrupteurs de contact 12/24/48 V CA/CC – 125 V CA. Réarmement manuel.
KH5-2U
Clapet coupe-feu avec mécanisme de déclenchement KH0 + mécanisme de déclenchement électromagnétique 24/48 V CC à émission de courant (le déclenchement a lieu lorsque l’électro-aimant est activé) + indication d’ouverture et de fermeture avec interrupteurs de contact 12/24/48 V CA/CC – 125 V CA. Réarmement manuel.
KH5-2B
Mécanisme de déclenchement KH0 + mécanisme de déclenchement électromagnétique 24/48 V CC à émission de courant (le déclenchement a lieu lorsque l’électro-aimant est activé) + indication d’ouverture et de fermeture avec doubles interrupteurs de contact 12/24/48 V CA/CC – 125 V CA. Réarmement manuel.
KHM5-2U
Clapet coupe-feu avec mécanisme de déclenchement KH0 + mécanisme de déclenchement électromagnétique 24/48 V CC à émission de courant (le déclenchement a lieu lorsque l’électro-aimant est activé) + indication d’ouverture et de fermeture avec interrupteurs de contact 12/24/48 V CA/CC – 125 V CA + mécanisme de réarmement motorisé RMK4.0
(24/48 CA/CC).
KHM5-2B
Mécanisme de déclenchement KH0 + mécanisme de déclenchement électromagnétique 24/48 V CC à émission de courant (le déclenchement a lieu lorsque l’électro-aimant est activé) + indication d’ouverture et de fermeture avec doubles interrupteurs de contact 12/24/48 V CA/CC – 125 V CA + mécanisme de réarmement motorisé RMK4.0 (24/48 CA/CC).
