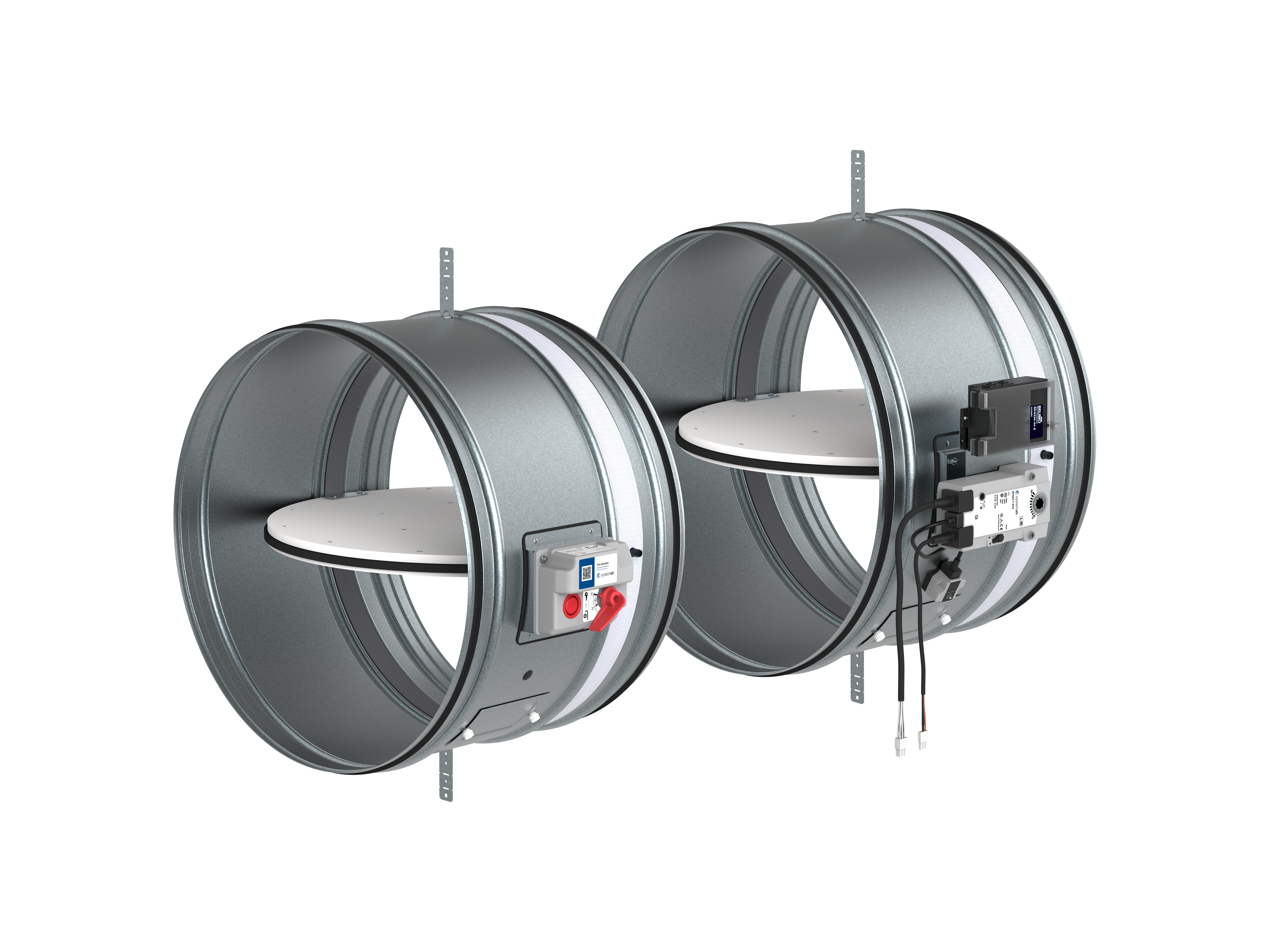

    FDR-3G-NF

    Clapets coupe-feu circuclaires, pour une protection passive contre le feu, la propagation des gaz toxiques et de la fumée.

    • Tailles disponibles Ø100 à Ø1000

    • Construction légère

    • Classe d’étanchéité à l’air C3 en standard

    • Faible perte de pression

    • Mécanisme amovible

    • Trappe de visite intégrée (excepté DN < Ø160)

    • Large gamme d’installations jusqu’à EI120S

    Vers Sommaire Catalogue Web - Sécurité Incendie

    Tailles

    Clapets coupe-feu rectangulaires FDR-3G-NF sont disponibles du Ø100 au Ø1000.

    Mécanismes

    Par défaut, tous les clapets coupe-feu sont fournis avec un mécanisme manuel ou un mécanisme motorisé. 7 mécanismes différents disponibles pour la gamme FDR-3G-NF.

    Certification NF

    Les clapets coupe-feu FDR-3G-NF sont certifiés NF S 61.937. Ils sont conçus et certifiés conformément à la norme EN 15650, et testés selon les critères EI 120 (veho i↔o) S de la norme EN 1366-2.

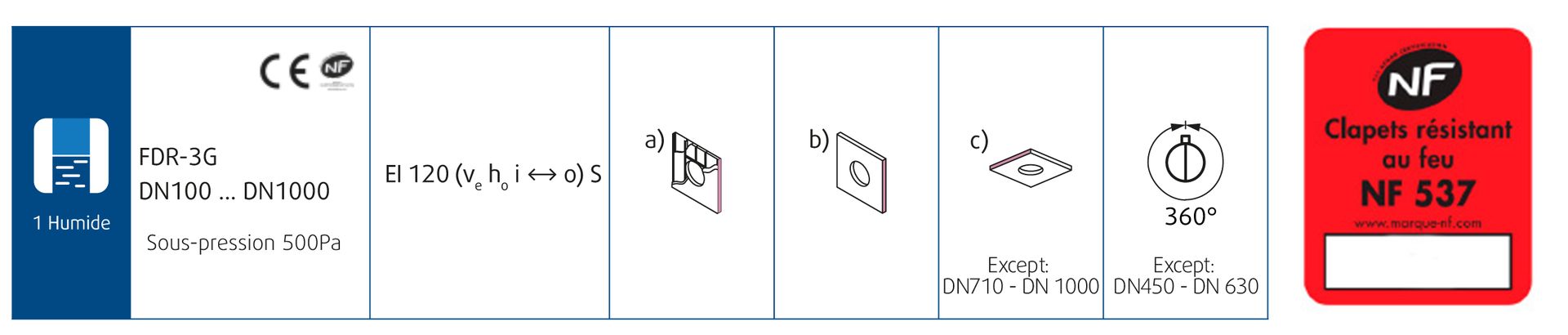

    Installation

    Légende

    1. Humide : installation dans un matériau humide, rempli de plâtre/mortier/béton.

    Types de paroi

    a) Paroi souple (plaque de plâtre)

    b) Paroi en béton/maçonnerie/béton cellulaire (rigide)

    c) Plancher/plafond en béton/béton cellulaire (rigide)

    Classification

    (E) Intégrité

    (I) Isolation

    (ho) Installé dans une dalle horizontale. Monté dans un boîtier horizontal

    (Ve) Installé dans un mur ou une cloison. Monté dans un boîtier vertical

    (i↔o) Position du mécanisme. Symétrique (indépendant de la direction du flux d’air)

    (S) Étanchéité à l’air

    KH-0

    Clapet coupe-feu doté d’un mécanisme de déclenchement avec couvercle, manivelle et mécanisme de déclenchement à ressort de rappel activé par un fusible thermique réglé sur 74 °C.

    KH2U

    Clapet coupe-feu avec mécanisme de déclenchement KH0 + indication d’ouverture et de fermeture avec interrupteurs de contact 12/24/48 V CA/CC – 125 V CA. Réarmement manuel.

    KH2B

    Clapet coupe-feu avec mécanisme de déclenchement KH0 + indication d’ouverture et de fermeture avec doubles interrupteurs de contact 12/24/48 V CA/CC – 125 V CA. Réarmement manuel.

    KH5-2U

    Clapet coupe-feu avec mécanisme de déclenchement KH0 + mécanisme de déclenchement électromagnétique 24/48 V CC à émission de courant (le déclenchement a lieu lorsque l’électro-aimant est activé) + indication d’ouverture et de fermeture avec interrupteurs de contact 12/24/48 V CA/CC – 125 V CA. Réarmement manuel.

    KH5-2B

    Mécanisme de déclenchement KH0 + mécanisme de déclenchement électromagnétique 24/48 V CC à émission de courant (le déclenchement a lieu lorsque l’électro-aimant est activé) + indication d’ouverture et de fermeture avec doubles interrupteurs de contact 12/24/48 V CA/CC – 125 V CA. Réarmement manuel.

    KHM5-2U

    Clapet coupe-feu avec mécanisme de déclenchement KH0 + mécanisme de déclenchement électromagnétique 24/48 V CC à émission de courant (le déclenchement a lieu lorsque l’électro-aimant est activé) + indication d’ouverture et de fermeture avec interrupteurs de contact 12/24/48 V CA/CC – 125 V CA + mécanisme de réarmement motorisé RMK4.0

    (24/48 CA/CC).

    KHM5-2B

    Mécanisme de déclenchement KH0 + mécanisme de déclenchement électromagnétique 24/48 V CC à émission de courant (le déclenchement a lieu lorsque l’électro-aimant est activé) + indication d’ouverture et de fermeture avec doubles interrupteurs de contact 12/24/48 V CA/CC – 125 V CA + mécanisme de réarmement motorisé RMK4.0 (24/48 CA/CC).
