Bedarfsgerechte Wohnraumlüftung
Denken Sie neu – individuelle Lüftung für jeden Raum
RAV System
Wir präsentieren das RAV System - eine innovative Lösung, die individuelle, bedarfsgerechte Lüftung in Wohnräumen ermöglicht. Das System bietet eine personalisierte Steuerung für jeden Raum in Ihrem Zuhause. RAV-Control lässt sich in zentrale Lüftungssysteme und Smart-Home-Einrichtungen integrieren, verbessert die Raumluftqualität und senkt den Energieverbrauch. Auch die Implementierung erfolgt mühelos.
Im Gegensatz zur bisherigen Wohnraumlüftung unterscheidet das RAV System nicht mehr zwischen Zuluft- und Ablufträumen. Während ein zentraler Raum alle Räume in der Wohnung mit Zuluft versorgt, fungieren diese im neuen System als Ablufträume. Dieser völlig neue Ansatz bietet vielversprechende Möglichkeiten. Überzeugen Sie sich selbst.
Bedarfsgerechte Belüftung
Das System gewährleistet eine präzise Steuerung der Innenraumluftqualität (IAQ) in jedem Raum und ermöglicht eine zielgerichtete Belüftung mit individuell anpassbaren Luftmengen.
Energieeffizient
Das RAV System minimiert den Luftaustausch im Gebäude auf das notwendige oder gewünschte Maß und sorgt damit für mehr Effizienz und Energieeinsparungen.
Laufender Betrieb
Da der Überstrom der verbrauchten Luft entfällt, wird Zugluft in den Räumen reduziert, Luftgeräusche werden eliminiert und die Hygiene wird gesteigert.
Hohe Luftmenge
Das System bietet einen hohen Luftmengengrenzbereich von bis zu 60 m³/h pro Ventil, was eine optimale Luftmenge für alle Räumen gewährleistet.
)
Effizienz und Gesundheit
Da die Einzelraumregelung für energieeffiziente Gebäude künftig unverzichtbar ist, erweitern wir das neue Konzept um die Einzelraumlüftungsregelung. Mit der RAV-Regelung werden Energieeinsparungen erzielt und die Raumluftqualität signifikant verbessert.
Die neue EU-Richtlinie über die Gesamtenergieeffizienz (Art. 5, Abs. 1), die am 24. April 2024 in Kraft trat, hebt die Einzelraumregelung als Schlüsselmaßnahme für zukünftige energieeffiziente Sanierungen und Neubauten hervor, die in den nächsten zwei Jahren auf nationaler Ebene umgesetzt werden soll.
IAQ ist ein gesundheitliches Bedürfnis und nach den Richtlinien der WHO ebenso wichtig wie sauberes Trinkwasser. Die wichtigsten Parameter sind:
CO₂: Weniger als 800 ppm
VOCs: Unter 1 mg/m³
Relative Luftfeuchtigkeit: 40-60 %
Optimale IAQ in jedem Raum
Die Raumnutzung in einer Wohneinheit erfordert je nach Funktion eine maßgeschneiderte Lüftung. In Zusammenarbeit mit eQ-3, dem Entwickler von Homematic IP, präsentiert Systemair ein schlüsselfertiges System mit integrierter Sensorik zur automatischen Anpassung des Luftstroms.
Das Herzstück, der RAV-Verteiler, verbindet Kanäle und dient gleichzeitig als Durchflussregler. Integrierte Sensoren für Temperatur, Feuchte, CO₂ und VOC überwachen zentral jeden Raum. Bei erhöhter Schadstoffbelastung steigert der RAV-Regler die Frischluftmenge und passt die Ventilklappen an, um optimale Raumluftbedingungen zu schaffen.
Volumenstromsensoren sorgen für einen permanenten Luftmengenabgleich zwischen Zu- und Abluft. Dies verbessert die Luftqualität und senkt den Energieverbrauch gegenüber herkömmlichen Systemen.
)
Intelligenter Weg zur Energieeffizienz
Bei der Berechnung des Energieverbrauchs für das Ökodesign-Label einer Lüftungsanlage spielt die Steuerungstechnik eine entscheidende Rolle. Die Gesamtenergieeffizienz, die sich aus dem Verhältnis von Stromverbrauch und Energieeinsparung (z.B. durch Wärmerückgewinnung) ergibt, wird durch spezifische Regelungsfaktoren eingestellt: Je niedriger der Faktor, desto besser ist die Energieklasse.
Faktor 1: Für Lüftungsanlagen mit festen Geschwindigkeitsstufen ohne Regelungstechnik.
Faktor 0,85: Für Anlagen mit zentraler Steuerung, z.B. mit einem im Gerät integrierten Feuchtigkeitssensor.
Faktor 0,6: Für Systeme mit bedarfsgerechter Einzelraumregelung, wie dem RAV System.
Bei herkömmlichen zentralen Lüftungsanlagen wird die Zuluftmenge basierend auf dem Bedarf des Raums mit der schlechtesten Luftqualität reguliert. Wenn beispielsweise eine hohe Luftfeuchtigkeit im Badezimmer eine verstärkte Lüftung erfordert, erhalten alle Zulufträume einen verstärkten Luftstrom - unabhängig davon, ob sie es tatsächlich benötigen.
Diese Überbelüftung führt zu einem überflüssigen Energieverbrauch des Lüftungsgerätes und erhöht die Wärmeverluste, da die Effizienz der Wärmerückgewinnung begrenzt ist.
Das neue RAV System hingegen führt dem zentralen Zuluftraum nur so viel Frischluft zu, wie aus Ablufträumen wie dem Bad entnommen wird. Sobald die Sensoren im RAV-Verteiler bestätigen, dass die gewünschte Raumluftqualität erreicht ist, wird die Zuluftmenge automatisch reduziert. Diese präzise, raumspezifische Anpassung minimiert die Energieverschwendung und sorgt für eine optimale Raumluftqualität.
So funktioniert das RAV System

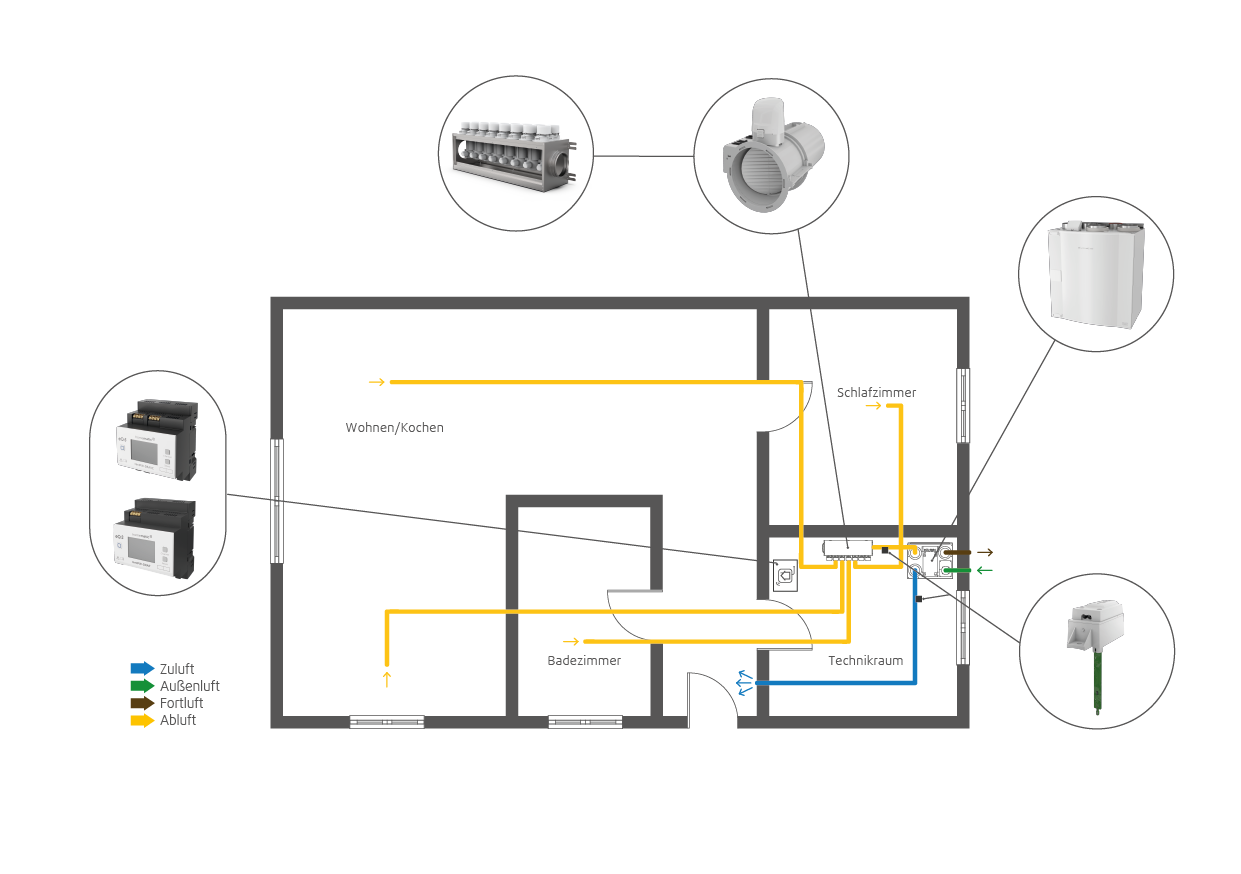

Beim RAV System dient ein zentraler Bereich - typischerweise der Flur - als Zuluftraum, während alle Wohnräume als Ablufträume fungieren. Im RAV-Verteiler integrierte eQ-3-Sensoren messen kontinuierlich die Luftqualität in jedem Raum. Die Lüftungsklappen werden automatisch so eingestellt, dass der Luftstrom begrenzt wird und jeder Raum nur so viel Frischluft erhält, wie er benötigt. Dieser Ansatz maximiert die Energieeffizienz und verbessert die Hygiene, da verunreinigte Luft direkt abgesaugt wird, anstatt sie durch mehrere Räume zu leiten. Eine manuelle Volumenstromregulierung oder eine spezielle Kanaldimensionierung ist nicht erforderlich.
Der Kanalanschluss im Verteilerkasten ist für das maximale Luftvolumen für jedes Ventil ausgelegt, was einen höheren Luftstrom bei gleichen Systemabmessungen ermöglicht.
Das System bietet einen hohen Luftmengenbereich von bis zu 60 m³/h pro Ventil und gewährleistet so eine optimale Luftmenge in allen Räumen.
Als Grundlage dient eine Liste mit vordefinierten Volumenstrombereichen für jeden Raum, die eine grundlegende Raumluftqualität sicherstellt und bis zu ca. 60 m³/h pro Ventil zulässt. Klappen mit Sensoren im Abluftkanal eines jeden Raumes regeln den Luftaustausch nach dem aktuellen Bedarf.
RAV System
Bedarfsgesteuerte Lüftung in allen Wohnräumen
)
SAVE Lüftungsgerät
SAVE-Geräte sind in zahlreichen Größen, Abmessungen und Farben erhältlich und fügen sich so nahtlos in das Erscheinungsbild jedes Hauses ein.
RAV-Verteiler
Das Herzstück unserer Einzelraumregelung bildet der RAV-Verteiler, der die Abluftkanäle nahtlos verbindet. Jede Lüftungsklappe ist mit hochpräzisen eQ-3-Sensoren ausgestattet und steuert mithilfe dessen den Abluftstrom individuell für jeden Raum. Die Sensoren messen kontinuierlich die Luftqualität und passen den Volumenstrom dynamisch an, sodass jeder Raum exakt die benötigte Frischluft erhält. Diese intelligente Steuerung maximiert die Energieeffizienz und sorgt für eine konstant hohe Raumluftqualität.
RAV Volumenstromregler
Der RAV Volumenstromregler ist ein integraler Bestandteil des RAV-Verteilers und sorgt für eine effiziente und bedarfsgerechte Lüftung. Durch den Einsatz fortschrittlicher Klappen wird der Luftstrom automatisch für jeden Raumanschluss angepasst und die Raumluftqualität optimiert.
Der Volumenstromregler ist in zwei Ausführungen erhältlich:
Ein Modell, das sowohl mit CO₂- als auch mit RH-Sensoren ausgestattet ist und eine umfassende Klimakontrolle ermöglicht.
Ein Modell mit nur einem RH-Sensor für eine gezielte Feuchtigkeitsregelung.
Durch kontinuierliche Überwachung und automatische Anpassung der Lüftungsklappen erhält jeder Raum genau die Frischluftmenge, die benötigt wird, um die CO2- und/oder RH-Werte im gewünschten Bereich zu halten. Dies sorgt für ein gesünderes Raumklima, verbesserte Energieeffizienz und erhöhten Komfort.
Luftstromsensor
Die Luftstromsensoren, die sowohl in den Zu- als auch in den Abluft-Hauptkanälen installiert sind, überwachen kontinuierlich die in das Gebäude ein- und ausströmende Luft. Indem sie für ein genaues Gleichgewicht zwischen ein- und ausgehender Luft sorgen, tragen sie zur Aufrechterhaltung einer optimalen Raumluftqualität und Systemeffizienz bei. Wenn ein Ungleichgewicht festgestellt wird, passt das System den Luftstrom automatisch an, um das Gleichgewicht wiederherzustellen.
RAV-Steuerung
Der RAV-Controller ermöglicht die nahtlose Integration der Einzelraumregelung für die Wohnungslüftung in das Homematic IP Smart-Home-Ökosystem. Dadurch lässt sich die Lüftung zentral und effizient zusammen mit anderen smarten Geräten steuern. Diese intelligente Vernetzung optimiert die bedarfsgerechte Steuerung, steigert die Energieeffizienz und erhöht den Raumkomfort.
RAV System im Detail kennenlernen
Entdecken Sie in unserer Broschüre, wie das RAV System individuelle Wohnraumlüftung neu definiert, inklusive Aufbau, Steuerung und Anwendungsmöglichkeiten.
Warum Sie Systemair als Partner für Wohnraumlüftung wählen sollten
Mehr als 50 Jahre Erfahrung im Lüftungsbereich
Eurovent- und Passivhaus-zertifizierte Produkte
Lüftungskonzepten und Angebotserstellung nach DIN 1946-6
Individuelle Beratung und CAD-Planung
Gesamtlösung aus einer Hand
Inbetriebnahme und technische Unterstützung
Umfassende (technische) Dokumentation
Unterschiedliche Softwares zur Erleichterung der täglichen Arbeit
)
Wir sind für Sie da
Unser Planungsteam unterstützt Sie gerne bei allen Fragen rund um das RAV System.
