RoofLineLüftungsgeräte

Dezentrale Hallenlüftung ohne Kanalsystem

  • Kompakte Bauweise

  • Heizen & Kühlen

  • Einfache Montage

  • Flexible Konstruktion

  • 4 Gerätegrößen für Luftmengen bis zu 13.000 m³/h je Gerät

  • Gleichmäßige, zugfreie Luftverteilung und Temperierung für Hallenhöhen bis zu 30 m




Kompakt

Systemair RoofLine-Geräte sind kompakt und haben ein leichtes, seewasserbeständiges Aluminiumgehäuse und sind somit vorteilhaft für die Gebäudestatik.

Dezentrale Lüftung

Systemair RoofLine-Geräte sind für die dezantrale Lüftung mit Wärmerückgewinnung und Heizung für eine Vielzahl von Hallenarten geeignet

Einfache Inbetriebnahme

Das Gerät verfügt über ein integriertes Regelungssystem mit Master/Slave-Funktion, mit der bis zu sechs Geräte auf ein Bedienteil kombiniert werden können. Außerdem ermöglicht dies eine einfache Inbetriebnahme und schnelle Anbindung in die GLT.

Energieeffizient

  • Hocheffizienter Gegenstrom-Plattenwärmeübertrager mit einem Wärmerückgewinnungsgrad von bis zu 90 %.

  • Energieeffiziente Ventilatoren mit EC-Motoren für leisen und langlebigen Betrieb.

Geräteprinzip

RoofLine Dachlüftungsgeräte sind für die dezentrale Lüftung mit Wärmerückgewinnung, Heizung und / oder Kühlung konzipiert. Sie bestehen aus einem Außenteil, einem Grundrahmen und einem Innenteil und sind ideal für Messehallen, Industriegebäude, Turnhallen, Lagerhallen und Sporthallen.

  • Kein Kanalsystem erforderlich

  • Rahmenprofile aus Aluminium

  • Kompaktes, leichtes, seewasserbeständiges Aluminium (AlMg3) Gehäuse

  • Flexible Ausführung des Innenteils, entsprechend den Kundenanforderungen

  • Große Inspektionstüren für einfache Wartung

  • Ideal für die Nachrüstung an bestehenden Gebäuden

  • Für unterschiedliche Dachformen geeignet

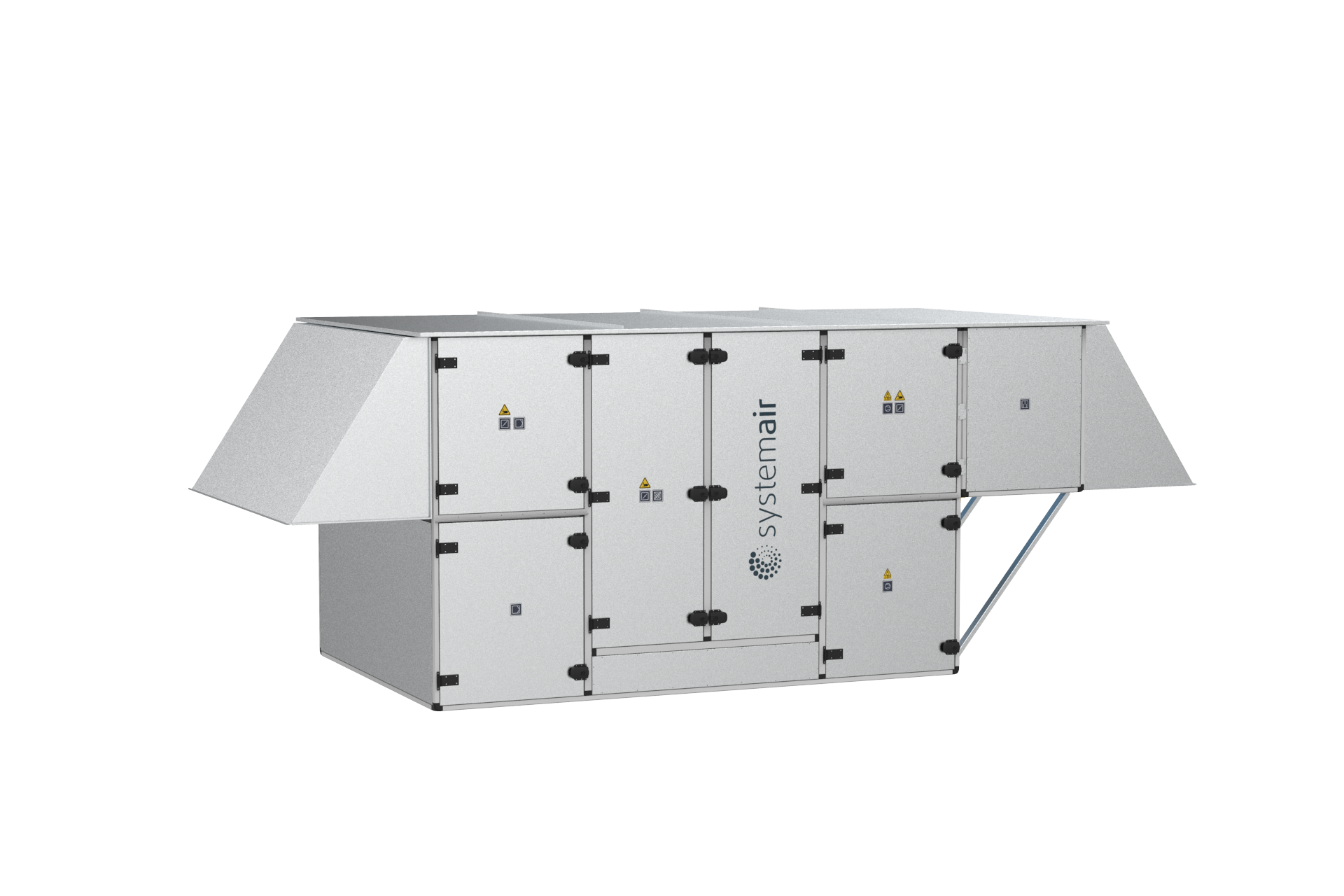

Außenteil

Wetterschutzgehäuse aus korrosionsbeständiger Aluminiumlegierung AlMg3, zweischalige Wandpaneele mit Zwischendämmung aus nicht brennbaren Mineralfaserplatten nach DIN 1643 mit einer Dämmstärke von 50 mm.

Revisionstüren mit außenliegenden Scharnieren und Griffen, mit Dichtungen zur sicheren Abdichtung auch bei hohen Winddrücken. Ansaug- und Ausblasöffnungen mit schlagregensicheren Regenhauben aus Aluminium inklusive Vogelschutzgitter.

Der Lufterhitzer (bzw. Luftkühler) ist frostsicher im Innenteil angeordnet. Somit keine Rohrleitungen auf dem Dach erforderlich, die dem Frost ausgesetzt sind.

Das Gehäuse des Außenteils und des Innenteils kann in diversen RAL-Farben geliefert werden (Mehrpreis).

Innenteil

Direkte Lufteinbringung und -absaugung ohne Kanalsystem, mit den Optionen für Heiz-, Kühl- und/oder reversiblen Registern im Innenteilt. Die Lufteinbringung erfolgt wahlweise über unser rotierende Düse RotaVent oder einen Drall-Diffusor (je nach Hallenhöhe) Die Abluft wird direkt über ein Abluftgitter abgesaugt, alternativ ist hier eine Ausführung mit Kanalanschluss möglich.

Grundrahmen

Dachgrundrahmen aus Aluminium AlMg3, für die Montage der RoofLine Außeneinheit. Der Dachsockel wird wasserdicht in die Dacheindeckung integriert. Die Ausführung des Dachrahmens muss bei der Bestellung definiert werden (für Flach-, Schräg- oder Satteldach). Der Grundrahmen wird der Dachneigung angepasst.

Regelung
  • Integriertes Regelungssystem mit Master/Slave-Option für die Kombination von bis zu 6 Geräte

  • Einfache und schnelle Inbetriebnahme

  • Mit Schnittstelle zur Anbindung an die GLT (Gebäudeleittechnik) über Modbus, EXOline & TCP/IP

  • Alternativ auch ohne Regelung, dafür intern vorverdrahtet auf einen zentralen Übergabeklemmkasten.

Auswahlsoftware

Die Leistungswerte und die technischen Daten werden mit der Auslegungssoftware airCalc++ für Sie berechnet und ein spezifisches Datenblatt mit detaillierter Gerätezeichnung erstellt.

Optional
  • Schalldämpfer für Frisch,- Zu- und Abluft

  • Wasserheizregister, Wasserkühlregister oder reversibles Register optional
