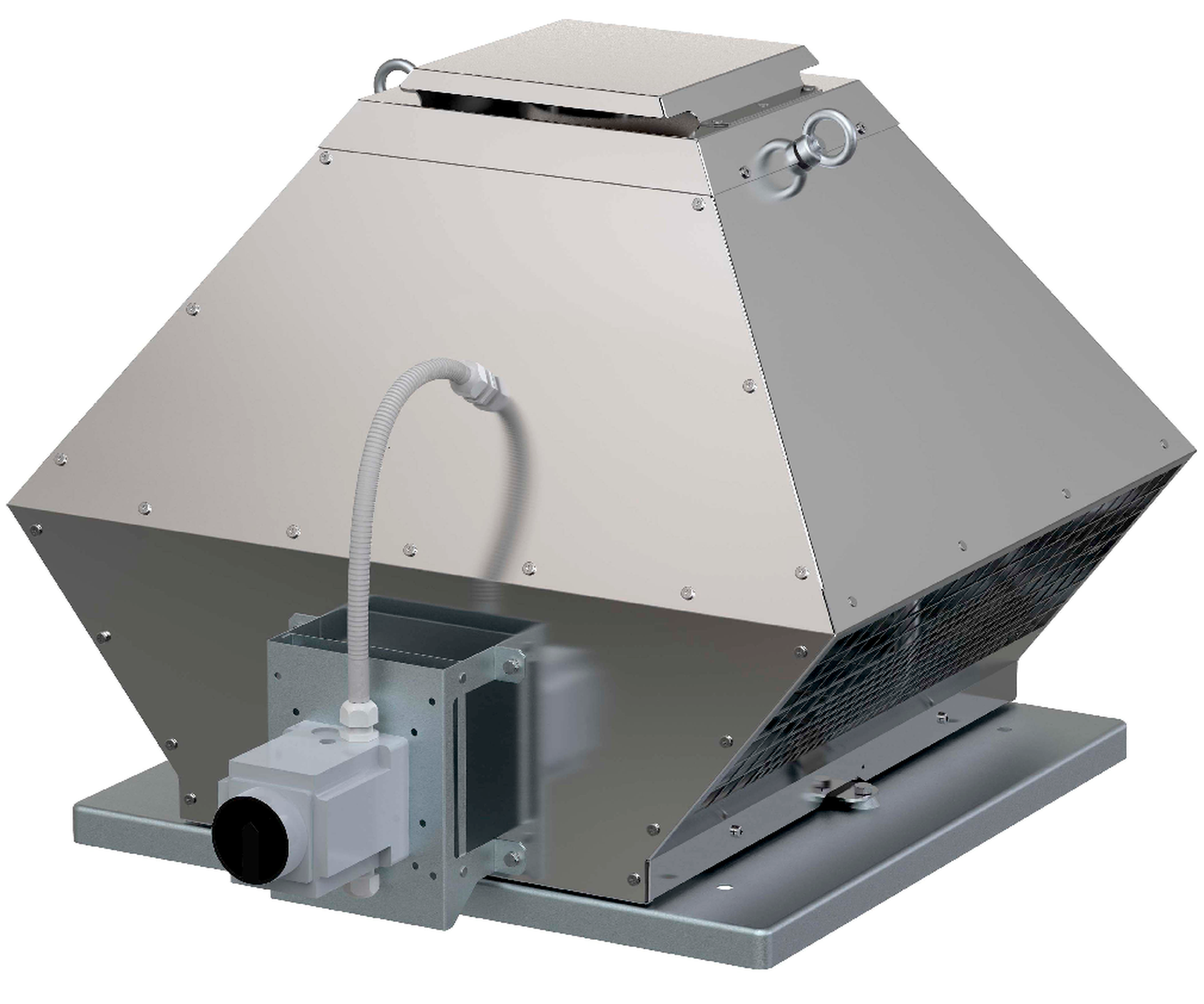

DVGTagventilatorer

Alsidig og holdbar røg- og varmeudsugning + normal ventilation.

Normal ventilation op til 120 °C kontinuerlig drift
Temperaturer op til 400 °C / 120 min
Motor uden for luftstrøm
Servicekontakt i serie

‌
‌
‌

Slidstærk

DVG-serien anvender en kombination af zink-magnesiumbelagt stål og havvandsbestandig aluminium, hvilket gør den velegnet til kystnære og krævende miljøer.

Effektiv

DVG-serien er bygget til regelmæssig, kontinuerlig brug ved temperaturer på 120° og op til 400° i korte driftsperioder. Dette gør det muligt for enheden at fungere i en række forskellige miljøer eller at tilpasse den til dit specifikke projekt eller din virksomhed.

Kraft og alsidighed

Enheden er bygget op omkring en IEC-flangemotor, der er placeret uden for luftstrømmen gennem en 50 Hz strømforsyning, mens EC-versionen kan fungere ved 50/60 Hz. Hastigheden kan styres fuldt ud via en frekvensomformer, mens EC-ventilatorer kan styres via spændingskontrol og serviceafbryder på kabinettets yderside

Certificering

Testet i henhold til EN 12101-3 hos LGAI, Barcelona
CE-certificeret i henhold til EN 12101-3 hos BSI, UK

Konstruktion

Enheden har horisontalt (DVG-H) eller vertikalt (DVG-V) afkast og anvendes til røg- og varmeudluftning i tilfælde af en nødsituation (brand) eller som en del af den normale ventilation.

Kabinettet med integreret fugleværn er fremstillet af havvandsbestandigt aluminium. Bundrammen er fremstillet af forgalvaniseret stål, zink-magnesium (ZM) belagt.

Dette gør den velegnet til anvendelse nær kysten og i en række krævende miljøer, hvor pålidelig udsugning er en prioritet.

Hjul

Hjulet med bagudkrummede blade er fremstillet af forgalvaniseret stål (størrelse 355, 450), samt af stål, svejset og galvaniseret

Motor

Motor uden for luftstrømmen afkøles med frisk luft. Tilslutning til strømforsyningen i serviceafbryderen, tilslutning til styringen inde i kabinettet.

Elektromotor med IE1 standardvirkningsgrad, enkelt eller to hastigheder, henholdsvis IE2 højeffektiv smotor med enkelt hastighed ved 4 og 6 polede ventilatorer fra 0,75 kW udgangseffekt.

Motorbeskyttelse

PTC serieindbygget. Til ventilatorer med to hastigheder (op til 4 kW) fås to-hastighedskontakt som tilbehør (i dette tilfælde skal termisk kontakt bestilles; ikke egnet til PTC eller uden termisk kontakt). I tilfælde af brand skal en eventuel to-hastighedsafbryder og alle motorbeskyttelsesanordninger overbrydes for at sikre funktionsevne (tilslutning direkte til nettet).

Styring

Til hastighedsstyring må kun anvendes frekvensomformer (se vejledningen for nærmere oplysninger). Ikke egnet til spændingsstyring. Hvis frekvensomformer anvendes i tilfælde af brand, skal PTC overbrydes, og der skal være sikret at slå maks. hastighed til, selv efter eventuel afbrydelse af forsyningen. Drift over 50 Hz er kun tilladt på enheder efter anmodning. Ved frekvensstyrede enheder kan der være behov for yderligere EMC-beskyttelse (på anmodning).

Installation og brug

Til udendørs montering på tag. Designet er velegnet til regelmæssig, daglig brug. Den kan kobles sammen med en IE1-, IE2-, IE3- eller EC-motor, der kan ventilere medier på op til 120 °C og klare temperaturer på 400 °C i op til 120 minutter, hvis det er nødvendigt.
